¿Cómo activar el doblaje de zonas cableadas en el panel Ultrasync ZW-6400?

En la siguiente nota técnica veremos como activar la opción de doblaje de zonas para el panel Ultrasync ZW-6400.

Si se requiere que el panel Ultrasync ZW-6400 detecte 4 zonas cableadas debemos activar está función dentro del sistema, estas siempre ocuparán las zonas 1,2,3 y 4 del sistema por lo que no pueden darse de alta zonas inalámbricas en dichas zonas si se activa esta función.

Para poder activar esta función debemos hacer el siguiente procedimiento.

1. Ingresa al menú de la aplicación Ultrasync+ o por la interfaz web del panel por medio de la IP que le asigna la red ( la IP de fábrica es 192.168.1.3)
2. Tendrás que ingresar a la interfaz por medio de usuario y contraseña (de fábrica son los siguientes; Usuario: installer, Contraseña: 9713)

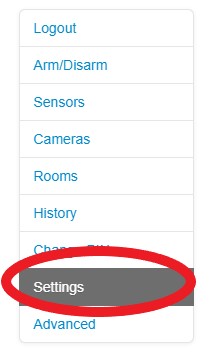

3. Una ves dentro de la interfaz tendremos que seleccionar en el menú principal del panel la opción de "configuración (Settings)"

4. Ingresamos al submenú que encontraremos como "Sistema" (system)

5. Dentro del menú de sistema vas a encontrar el apartado marcado como "desactivar zonas cableadas" (que por defecto esta habilitado), solo se requerirá desactivar esta función para que el panel interprete que se van a colocar sensores cableados en la zona 1 y 2.

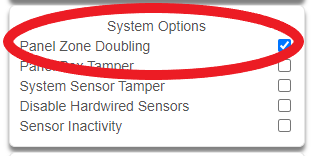

6. Dentro de este apartado podremos encontrar la casilla de activación de dobla de zonas, en este caso se tendrá que seleccionar la opción para que el panel interprete que se va a realizar un doblaje de zonas y de esta manera podamos colocar los 4 sensores cableados al panel.

7. Seleccionamos la opción "Guardar" (Save)


NOTA: Para que el panel pueda detectar las zonas cableadas forzosamente se deben utilizar resistencias de fin de línea (EOL) para cada uno de los sensores cableados, para las zonas bajas debemos colocar resistencias de 3.3KOhms y para las zonas altas (doblaje de zona) debemos utilizar resistencias de 6.98KOhms.

Revisar archivo adjunto de descarga
