Guía de como conectar una entrada de alarma en un DVR Movil Meriva

Las entradas de alarma en un Digital Video Recorder (DVR) móvil son fundamentales para la detección y registro de eventos importantes. Aquí está una guía paso a paso para conectar una entrada de alarma en un DVR móvil de Meriva.

EQUIPO EN PRUEBA
- DVR Móvil Meriva MM1-SDG3G
- Botón genérico
- Cable de alarma Meriva MSERIAL

1. Conectamos el cable de alarma a el DVR Móvil a través de su puerto serial.

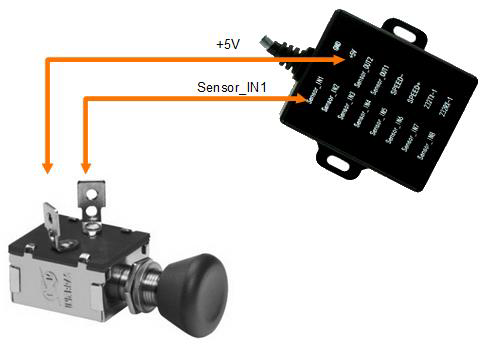

2. Conectamos el botón de pánico a el cable arnés de alarma, fíjese bien en la conexión:

3. Vamos a entrar a el menú “Config > Collection > Alarm > Base”

4. En este menú vamos a activar “Enable” para habilitar la alarma.
5. En “Alarm type” seleccinamos “Alarm”

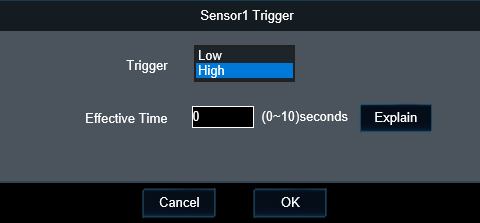

6. En “Trigger” vamos a seleccionar si se activa en un nivel lógico Alto o Bajo y cuánto tiempo permanecerá enclavada la alarma antes de que vuelva a verificar si sigue activa.

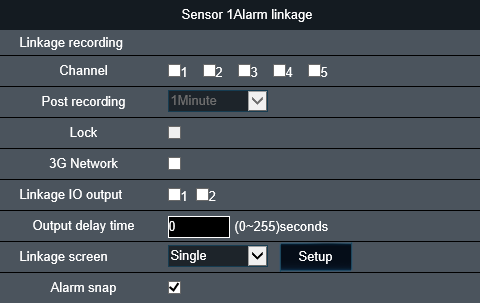

7. En “Linkage” podemos seleccionar las opciones:
Channel - Aquí forzamos a que el MDVR grabe ciertos canales al ser activado el sensor 1.
Post recording – Al activar la función anterior, podemos limitar el tiempo de grabación una vez sea activado el sensor con un total de hasta 30 minutos.
Lock – Esto hace que la alarma se quede activa todo el tiempo una vez haya sido activada.
3G Network – Esta función forza la transmisión en 3G si es que no transmitía de manera continua el equipo.
Linkeage IO output – Esto habilita la salida de alarma.
Output delay time – Esto marca el tiempo en que la salida quedara activa si se detecta el sensor 1.
Linkeage screen – Esto permite mostrar un canal o varios en el monitor del DVR si es activado el sensor 1.
Alarm snap – Esto genera una fotografía de los canales y la almacena.

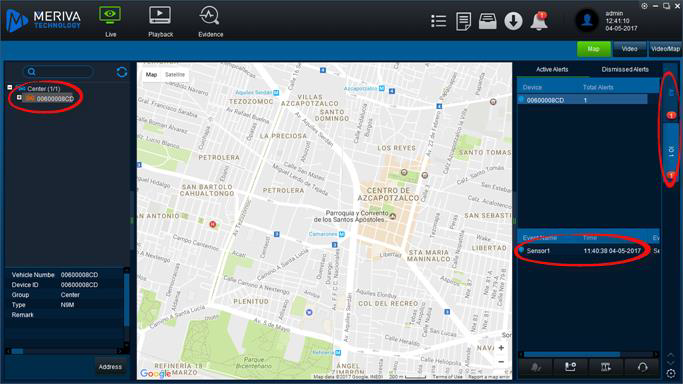

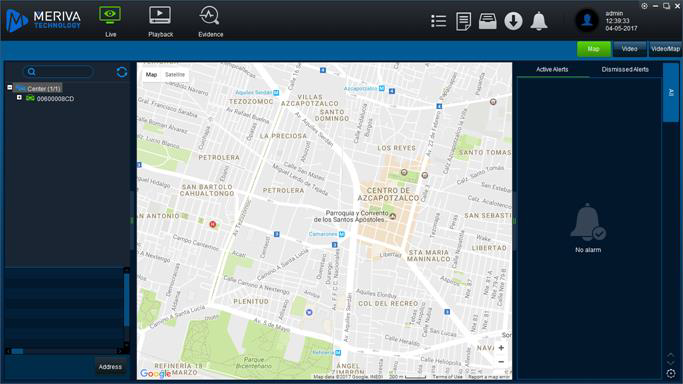

8. Una vez habilitada la alarma, esta nos llegara a el CEIBA2 de la siguiente manera:
