Spanning Tree con Grandstream

STP ( Spaning Tree Protocol ), los dispositivos que ejecutan STP descubren bucles en la red y bloquean puertos mediante el intercambio de información, de esa manera, una red en anillo se puede desramificar para formar una red sin anillo con topología de árbol para evitar que los paquetes se dupliquen y reenvíen. interminablemente en la red.

BPDU (Unidad de datos de protocolo de puente) son los datos de protocolo que utilizan STP, RSTP y MSTP. Se transporta suficiente información en BPDU para garantizar la generación del spanning tree. STP es para determinar la topología de la red mediante la transferencia de BPDU entre dispositivos.

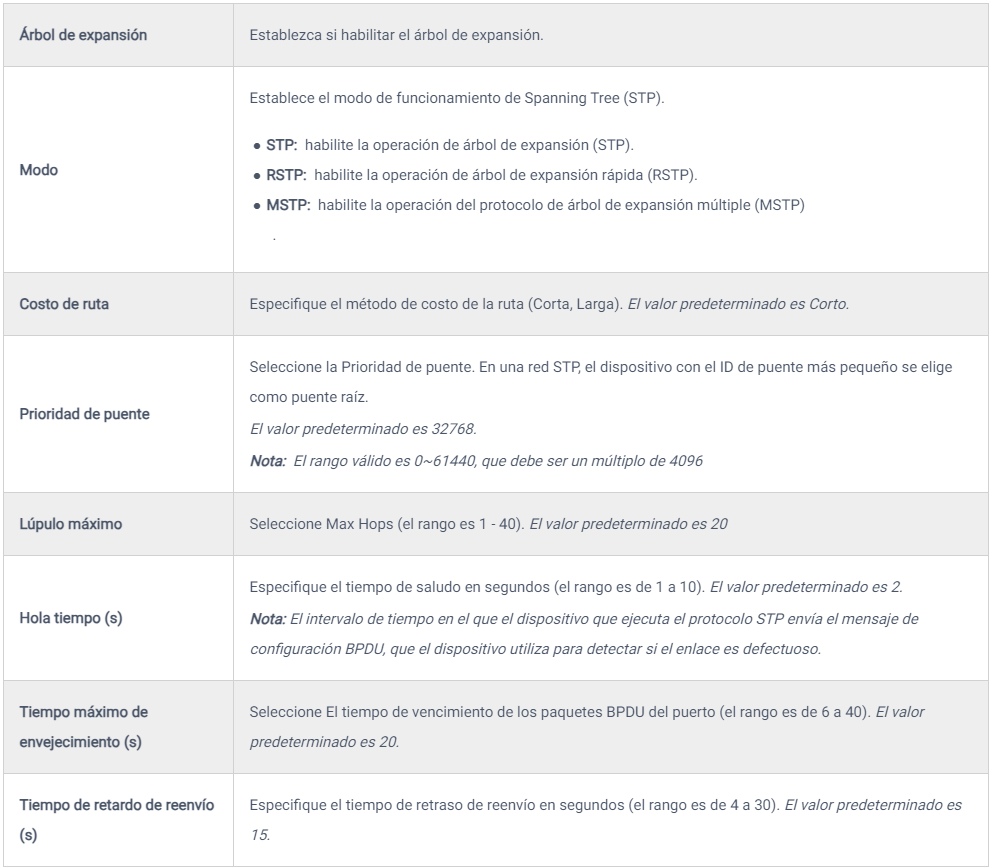

Esta página permite al usuario configurar y mostrar la configuración de propiedades del Spanning Tree Protocol (STP), incluido el modo STP (STP, RSTP o MSTP), el costo de la ruta, la prioridad del puente, los saltos máximos, el tiempo máximo de envejecimiento y saludo y el tiempo de retraso de reenvío.

Configuración del puerto STP

Para configurar STP en cada puerto y LAG, navegue a WEB UI → Spanning Tree → Port Settings , luego haga clic en el botón "Editar".

Para cada puerto o LAG, el usuario puede habilitar STP y especificar la prioridad, el costo de la ruta, el puerto perimetral, la protección y el filtro de BPDU y punto a punto.

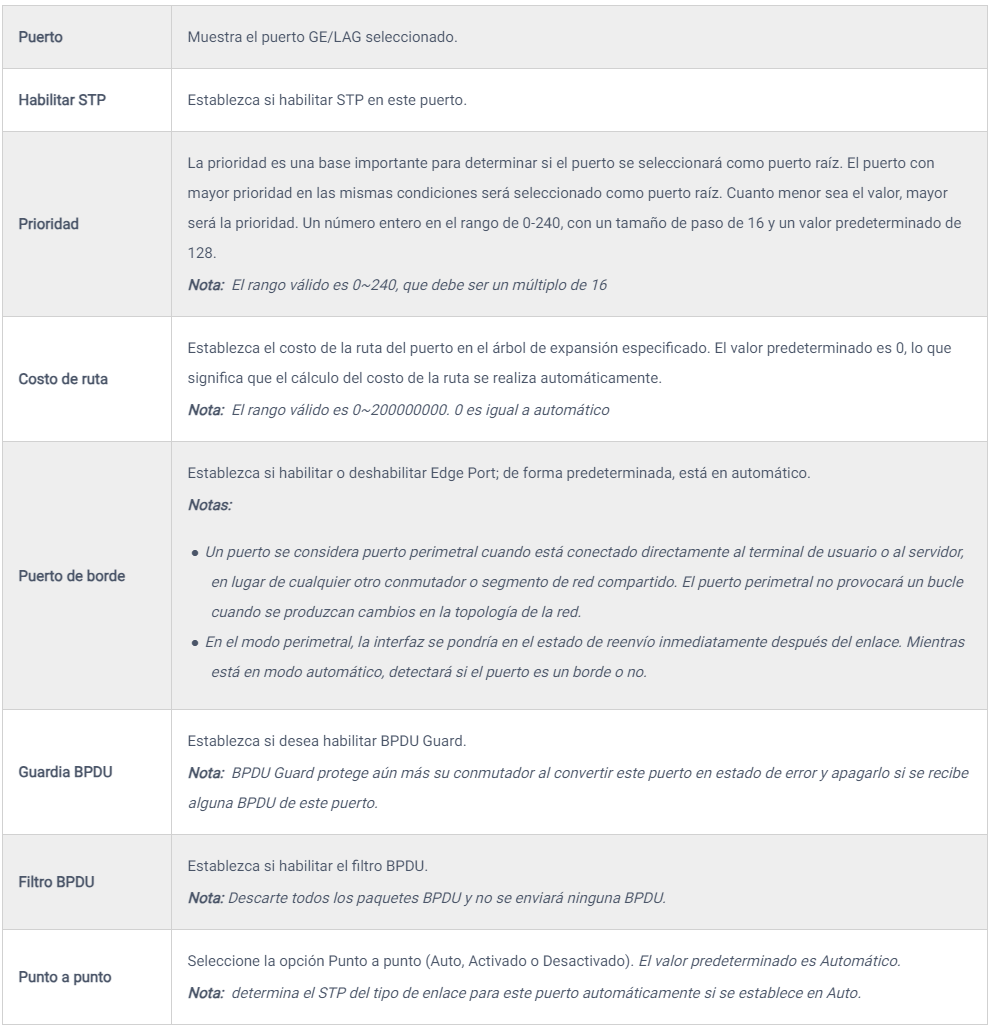

Spanning Tree : editar la configuración del puerto

Instancia de spanning tree múltiple

MST o instancia de spanning tree múltiple permite que el tráfico de diferentes VLAN se asigne a diferentes instancias de MST. El conmutador GWN780x(P) admite hasta 16 instancias MST independientes (0~15) donde cada instancia se puede asociar con muchas VLAN.

Instancia de spanning tree múltiple

MSTP – Editar puerto

La configuración del puerto MST se utiliza para configurar los ajustes del grupo LAG/puerto GE para cada instancia de MST.
La tabla muestra los parámetros MST para cada puerto.

Configuración del puerto MST

Haga clic en el botón "Editar" para editar la configuración del puerto MST para cada puerto/LAG individualmente y también el usuario puede incluso especificar el costo de la ruta y la prioridad por puerto/LAG.

Configuración del puerto MST: editar puerto
