Como conectar una cerradura eléctrica al videoportero VDPO3-B3 KIT ZKTeco junto a un relevador externo

En el presente artículo veremos como llevar a cabo la conexión de una cerradura eléctrica a un videoportero modelo VDPO3-B3 Kit de la marca ZKTeco haciendo uso de un relevador y una fuente de energía externa.

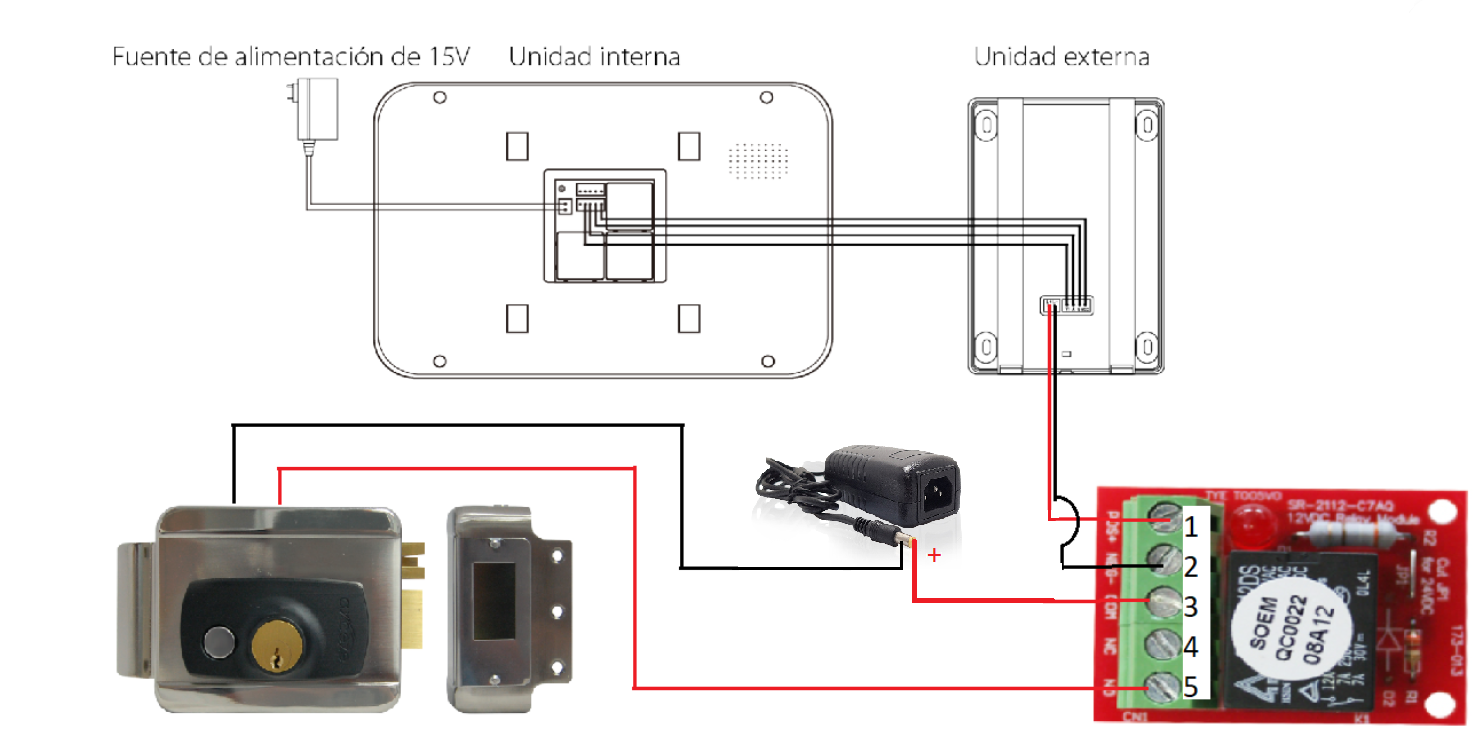

Con señales de voltaje de desbloqueo de 12V, la unidad externa del videoportero se puede conectar directamente con una cerradura eléctrica de 12V. Si se utiliza cualquier otro tipo de cerraduras eléctricas, deberá estar disponible una fuente de alimentación de control de acceso con control de terminal de (control +, control-) de 12V como se muestra a continuación:

Terminales del relevador
1	Control positivo
2	Control negativo
3	Común
4	Normalmente Cerrado
5	Normalmente Abierto

Solución

Tipo	Modelo	Descripción
Videoportero	VDPO3-B3 Kit	VIDEOPORTERO VDPO3-B3 KIT  ZKTECO MONITOR Y FRENTE DE CALLE CONEXIÓN A 4 HILOS  MONITOR DE 7 PULGADAS Y FRENTE DE CALLE
Relevador	SR-2112-C7AQ	RELEVADOR MINI SR-2112-C7AQ SECO-LARM 1 PIEZA OPERA CON 12VCD 35mA / 24VCD 40MA SOPORTA HASTA 40AMP
Cerradura eléctrica	AX-SLOCK	CERRADURA ELÉCTRICA DE SOBREPONER PARA PUERTAS DERECHAS AXCEZE AX-SLOCK PARA PUERTAS CON APERTURA INTERNA
Fuente de poder	PS-1250	FUENTE DE PODER ENSON PS-1250 12VDC 5AMPERS CERTIFICACION UL
