¿Cómo realizar la configuración del temporizador SA-025Q de Seco-Larm?

La siguiente guía describe como configurar el temporizador de seco-larm modelo SA-025Q.

Guía rápida de configuración de temporizador 1 a 60 (min o seg) SA-025Q

La configuración de este temporizador es muy fácil de realizar, ya que dependiendo de en qué posición estén los switchs éste realizara su función.

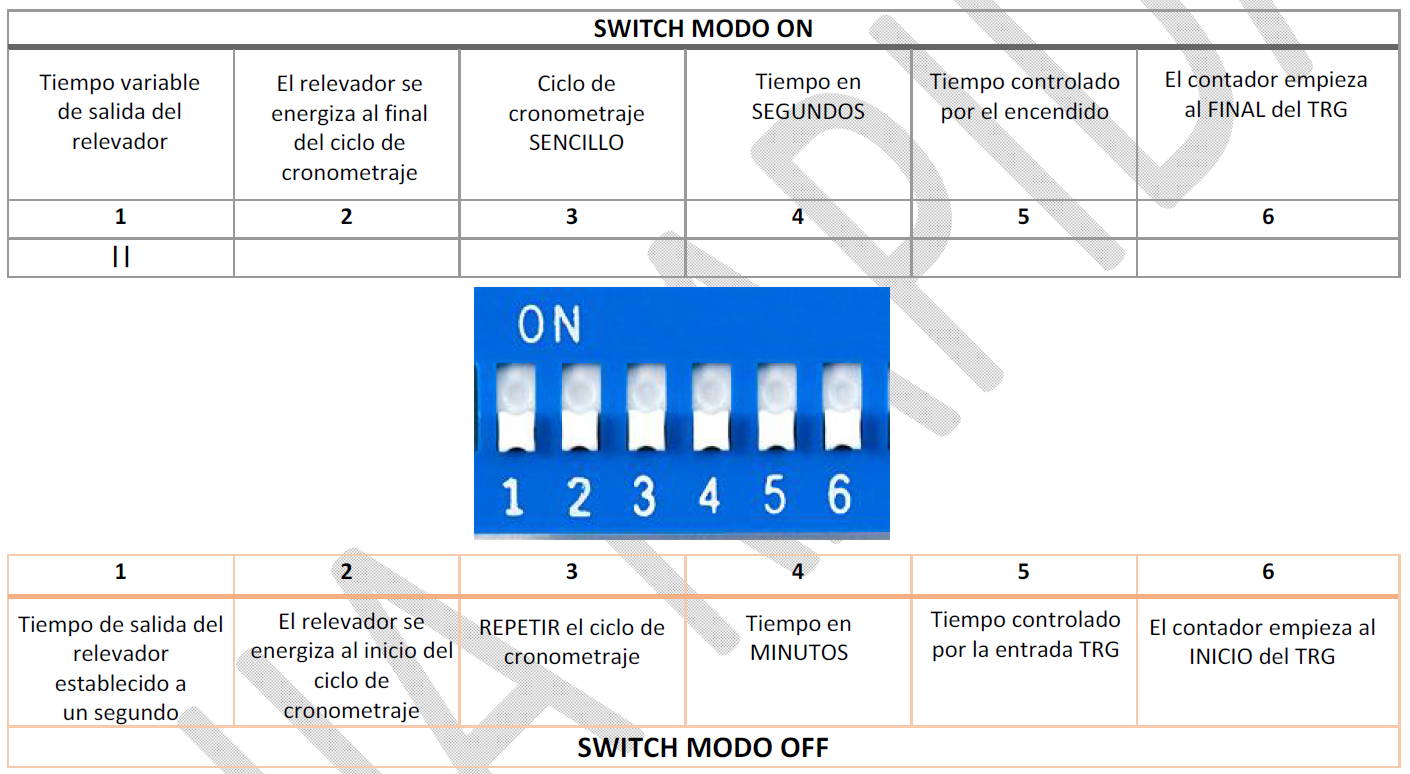

A continuación se visualizan dos tablas donde se explica la función de los switchs.

1. Para ajustar el tiempo gira la rueda en sentido de las manecillas del reloj (1-60 seg o min)
2. En Trigger podemos mandar una señal de entrada positiva (+) o una señal de entrada negativa (-) (se requiere de un resistor de 1K ohm - incluido) dependiendo de cómo requiramos que trabaje el timer.
3. El led indica cuando se activa el relevador y cuando se desactiva (encendido y apagado).

Véase guía anexa.
