Causas de fallos en cableado de red. NEXT y PSNEXT FLUKE NETWORKS

La presente nota se realiza con el objetivo de dar a conocer la falla NEXT, PSNEXT en una prueba de los equipos de certificación de FLUKE NETWORKS

Para cada una de las mediciones exigidas tanto por TIA como por ISO para el cableado estructurado, encontrará sugerencias para la resolución de problemas que le ayudarán a detectar rápidamente la causa de los fallos cuando se produzcan

Cuando una corriente fluye a través de un cable, se crea un campo electromagnético que puede interferir con las señales de los cables adyacentes. A medida que aumenta la frecuencia, este efecto se vuelve más fuerte. Cada par está trenzado porque esto permite que los campos opuestos en el par de cables se cancelen entre sí. Cuanto más apretado sea el giro, más efectiva será la cancelación y mayor será la velocidad de datos soportada por el cable. Mantener esta relación de torsión es el factor más importante para una instalación exitosa.

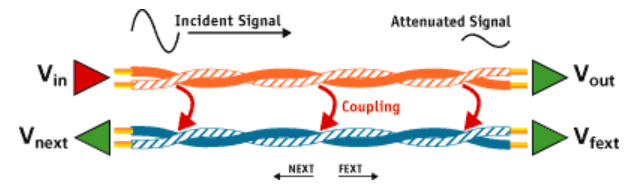

Si los cables no están bien retorcidos, el resultado es Near End Crosstalk (NEXT). La mayoría de nosotros hemos experimentado una llamada telefónica en la que podíamos escuchar otra conversación débilmente de fondo. Esto es una diafonía. De hecho, el nombre crosstalk deriva de las aplicaciones de telefonía en las que se "cruzaba" la "conversación". En las LAN, NEXT ocurre cuando un par de cables adyacentes capta una señal fuerte en un par de cables. SIGUIENTE es la porción de la señal transmitida que se acopla electromagnéticamente a la señal recibida

Interpretación de resultados

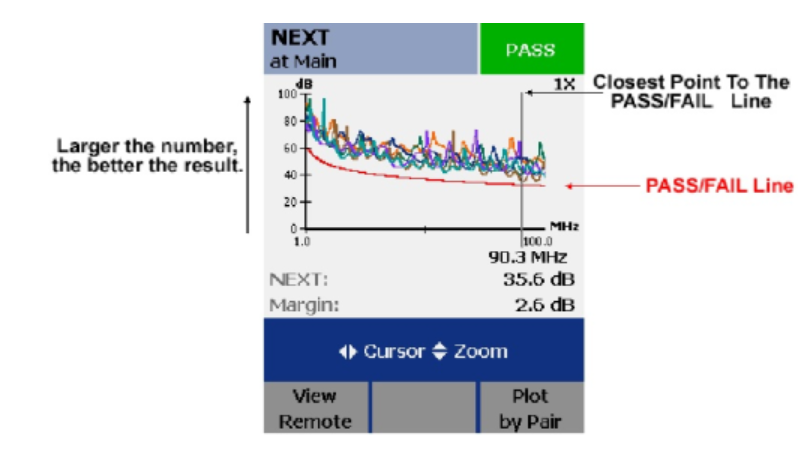

Dado que NEXT es una medida de la diferencia en la intensidad de la señal entre un par perturbador y un par perturbado, es más deseable un número mayor (menos diafonía) que un número menor (más diafonía). Dado que NEXT varía significativamente con la frecuencia, es importante medirlo en una gama de frecuencias, normalmente 1 100 MHz. Si observa el SIGUIENTE en un segmento de 50 metros de cableado de par trenzado, tiene una forma característica de "montaña rusa cuesta arriba". Es decir, varía significativamente hacia arriba y hacia abajo, aunque generalmente aumenta en magnitud. Esto se debe a que el acoplamiento de par trenzado se vuelve menos efectivo para frecuencias más altas.

Recomendaciones para solucionar problemas

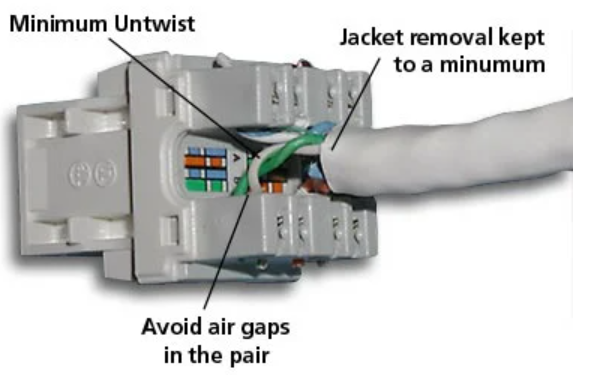

En muchos casos, la diafonía excesiva se debe a terminaciones mal trenzadas en los puntos de conexión.
