Guía de configuración impresión por serial en reloj checador IN05 de ZKTeco

Para la configuración de la impresora vamos a necesitar lo siguiente:

IN05 con su eliminador para no depender de la batería interna.
Cable que va de la bornera del IN05 con tres cables, viene incluido en la caja.
Cable DB9 hembra ya sea adquirido o armado, este cable no viene incluido en el equipo.
Impresora termica por serial en el ejemplo de abajo vamos a usar el modelo: TM-T58 M237A, marca: EPSON.

Nota: El modelo M237B no es compatible ya que su interfaz es paralelo.

Empezamos con ubicar la bornera del panel IN05 que indica RS232 y conectamos la bornera con 3 cables, los colores de estos cables pueden variar.

Luego conectamos los cables de la bornera al cable DB9 hembra debe quedar como la siguiente imagen:

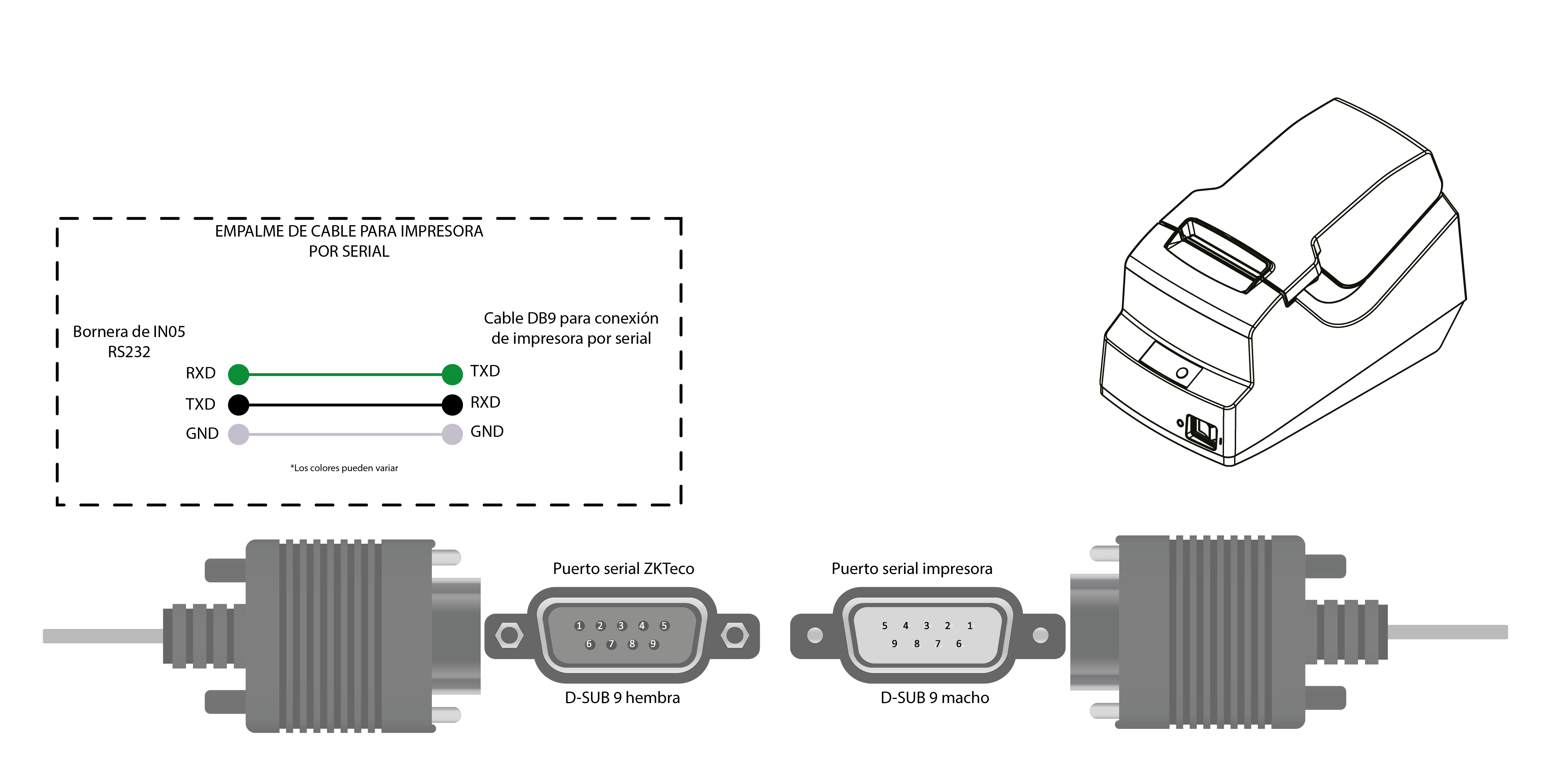

Por último, conectamos los dos cables seriales, el hembra que viene del IN05 y el macho de la impresora, así como se muestra en el diagrama de abajo:

Antes de pasar comenzar a imprimir deberás configurar los parámetros en el equipo IN05:

Red->Serial->Puerto Serial-> IMPRIMIR
Red->Serial->Puerto Serial->Baudios:9600 Nota: La configuración de Baudios depende de la marca de la impresora que se está usando.
Impresión->Ajustes de campos de datos->Habilitar los campos deseados
Impresión->Ajustes de impresión-> ON si cuenta con guillotina la impresora para corte automático.
En la interfaz de Hypertermnial podrás ver una pantalla en negro, y verás una serie de caracteres raros al pasar tu huella y confirmar la asistencia.

Al momento de pasar tu huella y realizar un registro con éxito de asistencia, verás como empieza a imprimir el ticket como se muestra a continuación:
