¿Que funciones tienen las conexiones del panel EC10?

En esta publicación se pretende exponer las conexiones del panel EC10 y mostrar que se puede conectar en ellas

El panel EC10 cuenta con 10 salidas de relevador las cuales se identifican por la leyenda OUT1, OUT2, …, OUT10 y se conforman de 3 tornillos marcados como COM, N.O, N.C.   Para poder elegir el estado de relevador que se necesite Normalmente Abierto (N.O. por sus siglas en Ingles) o Normalmente Cerrado (N.C por sus siglas en Ingles). Para que conectemos de acuerdo a las necesidades de la instalación.

Cuenta con la bornera de alimentación donde se debe conectar una fuente de poder de 12VCD a 3A

Tiene la conexión de RS485 para conectar lectores o las tarjetas de expansión, solo es la entrada de datos, la alimentación de la lectora o la expansora es por separado. Las lectoras compatibles son los modelos FR1200, FR1500

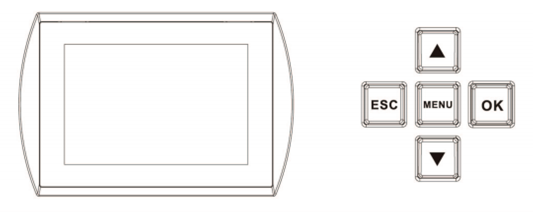

El panel esta equipado con una pantalla y un menú de navegación ubicados en la parte superior del panel, con la finalidad de poder consultar valores de red del panel.

En conjunto la vista superior del panel es la siguiente imagen, se aprecia también  vista lateral del panel para ubicar la conexión de red TCP/IP
