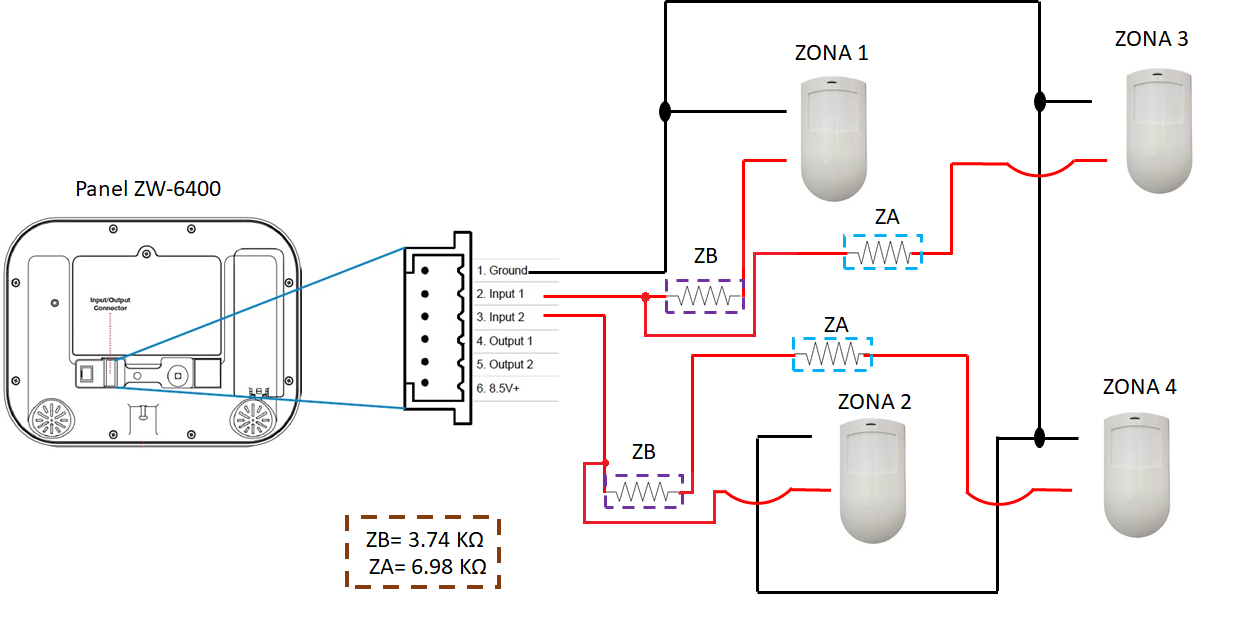

En este articulo se muestra el diagrama de conexión de doblaje de zonas en el panel Ultrasync ZW-6400 el cual permite duplicar las zonas cableadas que el panel tiene por defecto, es decir de 2 a 4 zonas cableadas.
El doblaje de zonas viene desactivado de fabrica, si no sabes como activarlo, te dejo un link que te ayudara a hacerlo:
Ahora empecemos con la conexión física de los sensores:
- El ground del panel se conecta en serie a los sensores.
- Por cada input ( input 1, input 2) del panel se hace un arreglo de resistencias cuyos valores son de 3.74 KΩ para la zona baja (ZB) es decir las primeras 2 zonas y de 6.98 KΩ para la zona alta (ZA) las otras 2 zonas.
Se puede tener arreglo en serie y cambien en paralelo la diferencia es como va a funcionar el sensor:
- Normalmente abierto (NO) en paralelo.
- Normalmente cerrado (NC) en serie.
Nota: La duplicación de zonas solo se puede usar con los dispositivos cuyo estado sea (Normalmente cerrado)
