Hoy en día los sistemas de vigilancia son cada vez mas primordiales para vigilar áreas comunes, accesos principales, áreas generales, áreas privadas y en este caso ascensores. Utilizar soluciones fáciles como tal es el caso de enlaces inalámbricos, es una solución viable y optima para reducir tiempos de instalación, gastos operativos, infraestructura, etc. A continuación vamos a mostrar las posibles formas de instalar enlaces inalámbricos en elevadores:

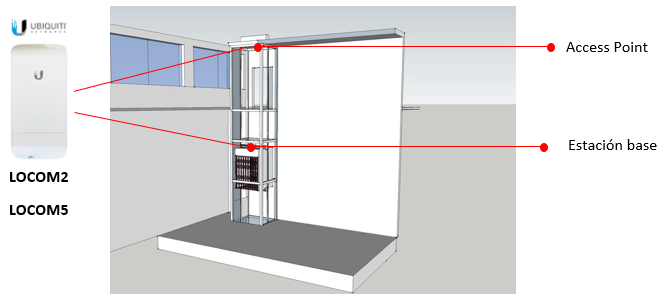

- Solución 1: por la parte superior de la cabina del elevador
En este caso, el Access Point se encuentra en la parte superior del cubo del edificio, por lo tanto la estación base debe estar en la parte superior de la cabina del elevador para que ambos dispositivos tengan línea de vista en todo momento.

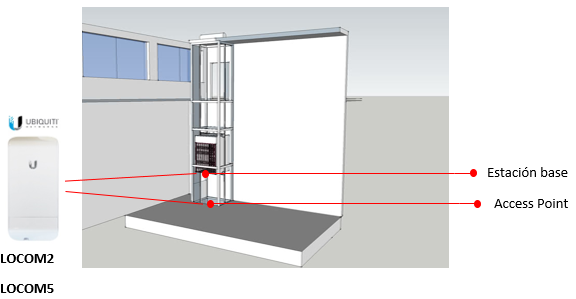

- Solución 2: por la parte inferior del elevador
En este caso, el Access Point se encuentra en la parte inferior del cubo del edificio, por lo tanto la estación base debe estar en la parte inferior de la cabina del elevador para que ambos dispositivos tengan línea de vista en todo momento.
La posición/instalación del access point dependerá en todo momento de la posición del NVR dentro del edificio, es decir, si el NVR se coloca en la parte superior del edificio, necesita ocupar la solución 1 , si el NVR se coloca en la parte inferior del edificio, necesita ocupar la solución 2.
NVR= misma posición del Access Point
- Componentes principales:
Cantidad | Modelo | Código | Descripción |
2 | LOCOM2 | EN210UBN02 | CPE/AP ENLACE 2.4GHZ 150MBPS 8DBI UBIQUITI LOCOM2 1ETH |
2 | ETH-SP-GEN2 | ENA03UBN02 | PROTECTOR PARA DESCARGAS ELECTRICAS UBIQUITI ETH-SP |
1 | MFD200SF4 | CI122MER16 | CAMARA IP DOMO MERIVA TECHNOLGY MFD200SF4 / H.264 / 2MP / 3.6MM / 20M IR / STARLIGHT / IP66 / METALICA / POE / 12VDC |
1 | MVMS-1104 | NV042MER02 | MVMS-1104 GRABA 6MP / DECODIFICA / CENTRALIZA NVR-DVR-IPC / 1 HDMI + 1 VGA SIMULTANEAS / ANALITICA MIA / SO. N9000 / H.265 / ONVIF /1DD |
1 | HDW10PURZ | DD102WDI01 | DISCO DURO DD 1TB SATA WD PURPLE WD10PURX/Z OPTIMIZADO PARA VIDEOVIGILANCIA WD10PURZ/X |
1 | PS-1215 | FP121ENS03 | FUENTE DE PODER PARA CAMARA 12VDC 1.5AMP ENSON PS-1215 CERTIFICACION UL |
1 | FS-S1004EP-E | SP04H1FOL01 | SWITCH POE 5FAST/4POE + 1 PTO NO-ADMINISTRABLE FOLKSAFE FS-S1004EP-E DATOS Y ALIMENTACIÓN HASTA 250M 60WATTS |
1 | UT550G | FPA51CYB04 | NO BREAK UPS TIPO TORRE UT550G CYBERPOWER 550VA/275W 4 CONTACTOS CON RESPALDO-SUPRESIÓN DE PICOS / 4 CONTACTOS CON SUPRESOR DE PICOS TECNOLOGIA AVR/LINEA INTERACTIVA/GREEN POWER |
Notas:
- Las cámaras a considerar son Domo, por diseño, estética, espacio y cobertura.
- El levador debe contar con energía eléctrica a 127 VCA para alimentar la cámara y la antena.
- Las antenas debes estar configuradas de manera correcta para no generar saturación en los equipos.
