GWN76xx - Guia de Link Aggregation

Descripción general

La agregación de enlaces (también conocida como unión de puertos o LAG) permite que los puntos de acceso GWN76xx combinen múltiples interfaces Ethernet físicas en un único enlace ascendente lógico. Esto aumenta el ancho de banda total disponible, proporciona redundancia en caso de fallo del enlace y garantiza un rendimiento cableado más estable en implementaciones inalámbricas de alta densidad.

Los puntos de acceso GWN admiten ambos:

• LACP (Link Aggregation Control Protocol): negociación dinámica con conmutadores compatibles.
• Agregación de enlaces estáticos: configurada manualmente, sin intercambio de protocolo.

Esta guía proporciona requisitos de configuración, modelos compatibles, mejores prácticas y ejemplos de implementación para ayudar a los usuarios a integrar sin problemas la agregación de enlaces con los conmutadores en entornos de Wi-Fi empresariales.

Modelos compatibles

Los siguientes puntos de acceso GWN76xx incluyen múltiples puertos Ethernet y admiten la agregación de enlaces. Esto permite combinar puertos en un enlace ascendente lógico para mayor rendimiento y redundancia.

Modelo	Soporte de agregación de enlaces
GWN7664	✅ Compatible
GWN7664LR	✅ Compatible
GWN7664E	✅ Compatible
GWN7664ELR	✅ Compatible

Mejores prácticas de agregación de enlaces

Para garantizar un funcionamiento confiable al implementar la agregación de enlaces entre un punto de acceso GWN76xx y otro dispositivo, siga estas prácticas recomendadas:

• ✅ Coincidencia de modos de agregación: Asegúrese de que ambos dispositivos involucrados en la agregación de enlaces (p. ej., un punto de acceso y un conmutador) utilicen el mismo modo de agregación, ya sea LACP o estático. Las configuraciones mixtas pueden impedir el correcto funcionamiento del enlace.


• ✅ Velocidades de puerto consistentes: La agregación
  de enlaces es más confiable cuando todos los puertos del grupo operan a la misma velocidad Ethernet. Usar diferentes velocidades (por ejemplo, combinar un puerto 1G con uno 2.5G) puede causar una reducción del rendimiento o fallos de negociación, según los dispositivos. Para evitar resultados impredecibles, utilice velocidades consistentes en todos los puertos conectados.
• ✅ Simetría de la configuración de puertos:
  Asegúrese de que se seleccione el mismo número de puertos y que estos se configuren de forma idéntica en ambos extremos. Cualquier discrepancia en los puertos o la configuración seleccionados puede provocar un fallo en la agregación.
• ✅ Habilitar después de la configuración física.
  Para una experiencia más fluida, complete primero la configuración física y configure la agregación de enlaces en el otro dispositivo (por ejemplo, el switch) antes de habilitarla en el punto de acceso. Esto ayuda a evitar desconexiones temporales durante la negociación.
• ✅ Use cableado confiable.
  Los cables Ethernet dañados o de baja calidad pueden interferir con la comunicación del enlace y causar inestabilidad. Utilice siempre cables probados y adecuados para su velocidad Ethernet.

Ejemplo de escenario de implementación

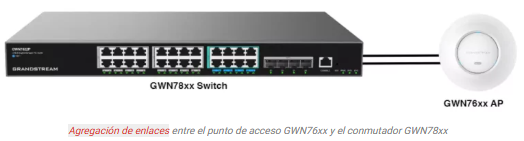

Esta sección ilustra cómo implementar la agregación de enlaces entre un punto de acceso GWN76xx compatible y un dispositivo de red compatible. En este ejemplo, utilizamos el punto de acceso GWN7664 conectado a un conmutador GWN7822P. El objetivo es demostrar una configuración práctica con dos cables Ethernet para crear un enlace ascendente lógico, aumentando el ancho de banda y proporcionando redundancia en caso de fallo de un enlace.

Este escenario se puede replicar con cualquier otro punto de acceso y dispositivo compatible que admita LACP o agregación estática, siempre que se sigan las mejores prácticas de configuración y compatibilidad de puertos.

Paso 1: Configurar el punto de acceso

1. Inicie sesión en la interfaz de usuario web o del controlador GWN76xx.

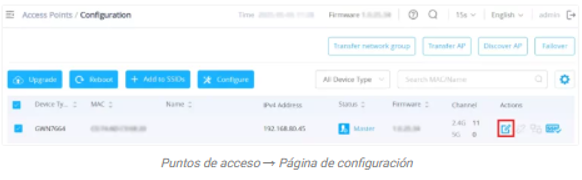

2. Vaya a Puntos de acceso → Configuración y localice el AP de destino.
3. Haga clic en el icono de edición para acceder a la pantalla de configuración del dispositivo.

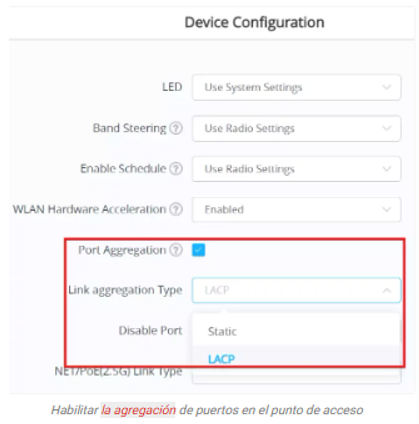

4. En la sección Configuración del dispositivo:
5. Habilitar agregación de puertos.
6. Seleccione un tipo de agregación de enlaces:

• • Static– para configuración manual.
  • LACP– para la negociación dinámica con el dispositivo conectado.

Nota:

Asegúrese de que ambos puertos Ethernet estén conectados al otro dispositivo y admitan el tipo de agregación seleccionado.

Paso 2: Configurar el dispositivo (por ejemplo, un conmutador)

1. Inicie sesión en la interfaz de usuario web del conmutador GWN78xx.

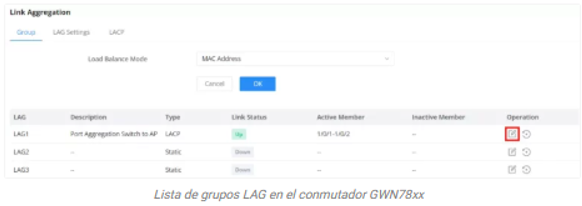

2. Vaya a Conmutación → Agregación de enlaces y luego haga clic en el ícono de edición en un grupo LAG disponible.
3. Configure el Tipo para que coincida con el AP (LACP o Estático) y seleccione los puertos conectados al AP.
4. Asegúrese de usar puertos de la misma velocidad en ambos extremos (p. ej., 1G+1G o 2.5G+2.5G) para evitar problemas de compatibilidad. Las diferentes velocidades pueden provocar un funcionamiento incorrecto de la agregación de enlaces o una disminución de la velocidad.

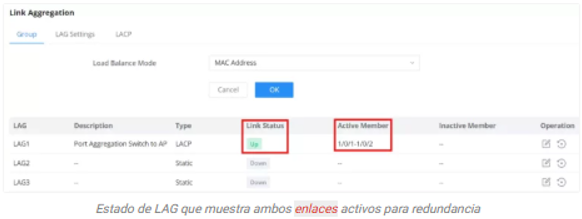

5. Una vez aplicado, el interruptor mostrará Estado del enlace: Activo y enumerará los miembros activos cuando la conexión se establezca correctamente.
