Para realizar la configuración de esta solución es necesario tener el dispositivo para configuración de DVRs móviles MERIVA Easy Check si no lo tenemos no será posible realizar la configuración.
Sin no sabes como entrar a la configuración, consulta el siguiente enlace:
También es importante que antes de realizar la configuración, tengamos conectado el Modulo de alarma CBALM03.
Este modulo de alarma se conecta a nuestro DVR móvil, servirá para conectar un sensor magnético para puerta, el cual activara o desactivara el conteo de personas de nuestra cámara, logrando con eso, que el conteo resulte muy exacto.
Realizaremos la siguiente conexión para conectar nuestro sensor magnético de puerta:
La conexión de las cámaras de conteo se realizara de la siguiente manera:
Conexión de cámara MDVR-PCC2 con DVR móvil:
Esta cámara viene con un adaptador de conexión de corriente el cual se conectara al puerto 1 de la cámara, el puerto 3 (puerto de red) se conectara directamente a puerto IPC de nuestro DVR móvil.
Conexión de cámara MP3M con dvr móvil.
En este modelo la conexión es mas sencilla ya que a través de el puerto PON lo conectamos al puerto IPC de nuestro MDVR.
Una ves realizada la conexión de la cámara y el modulo de alarma, procedemos a realizar las configuraciones.
Configuración de la entrada de alarma(sensor magnético).
- Accedemos al equipo usando nuestro Easycheck:
- Seleccionamos la opción de preferencias y dentro del submenú la opción alarm-base
- Activamos el sensor 1 o el numero de sensor donde hayamos conectado el sensor magnético y le damos salvar.
- Nos dirigimos al submenú collection-general:
- Seleccionamos la pestaña de sensor

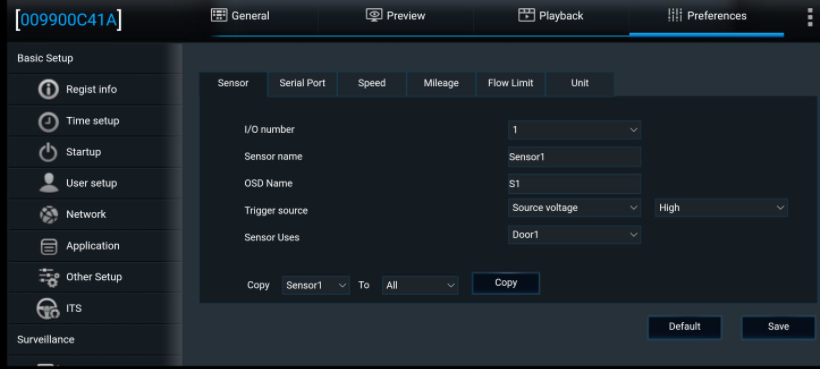

- En trigger source lo configuramos como source voltage y configuramos modo High (estado activo).
Agregar cámara a DVR móvil:
- Seleccionamos la opción de preferencias y dentro del submenú la opción Surveillance - IPC setup

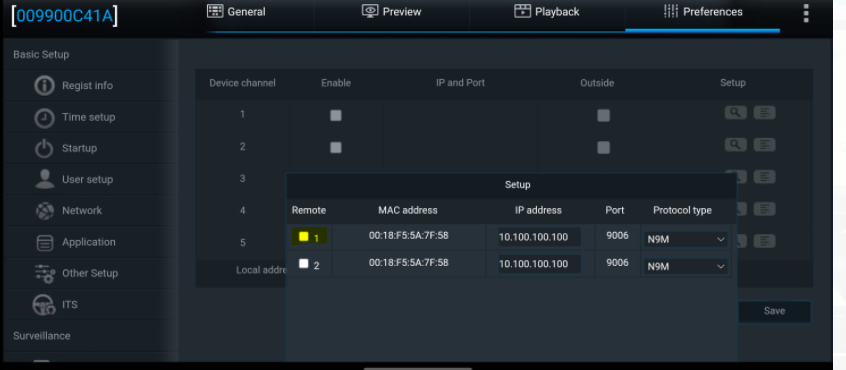

- Activamos la casilla del canal 5 y oprimimos el icono de lupa para buscar la cámara*:
*Nos van a aparecer 2 canales con la misma dirección IP, esto se debe a que el segundo canal es para la conexión en esclavo de una segunda cámara, en este caso solo agregaremos el canal 1.
- Si damos clic en el icono señalado en azul podremos introducir valores manuales a nuestra cámara, en esta cámara, el usuario es admin y dejamos en blanco la contraseña:
Configuración de cámara como conteo de personas.
- Seleccionamos la opción de preferencias y dentro del submenú la opción Collection - advanced.
- Damos clic en el icono de la lupa para encontrar nuestra cámara y seleccionarla:
Una ves agregada la cámara, podremos entrar al vista de conteo y calibración de nuestra cámara de la siguiente manera:
- Presionamos el icono señalado:
- Nos aparecerá la siguiente vista:

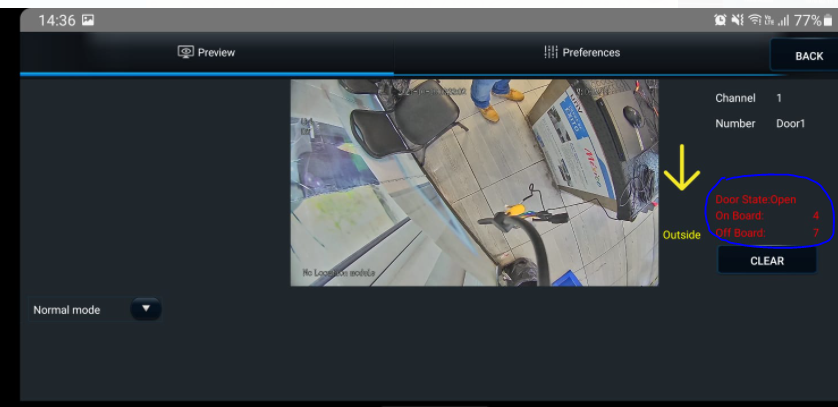

Aquí se nos mostrara el estado de la puerta, personas que ingresaron y personas que salieron, se nos indica con la flecha amarilla la dirección de la salida, esto lo tomaremos en cuenta al realizar la instalación.
Cuando el estado de la puerta es cerrado no se realizaran conteos:
También podremos entrar a modo calibración para definir el lugar exacto donde quedara instalada nuestra cámara para que realice los conteos de entradas y salidas de forma mas exacta:
Para la cámara modelo MDVR-PCC2 solo tendremos video en blanco y negro en este menú, pero en vista en vivo no obtendremos salida de video:
Nota: Si requiere el firmware para actualizar el DVR móvil MX1, favor de ponerse en contacto con soporte técnico.
Se adjuntan manuales de instalación y configuración de ambos modelos de cámaras
