Descripción general del producto
Introducción
Nombre del producto | Panel de control inteligente para el hogar SONOFF NSPanel Pro |
Modelo de producto | NSPanel86PB / NSPanel86PW / NSPanel120PB / NSPanel120PW |
Reflejos
Control todo en uno
NSPanel Pro admite un número ilimitado de dispositivos SONOFF, desde luces y cámaras inteligentes hasta sensores e interruptores. Los futuros dispositivos SONOFF también serán compatibles, lo que garantiza la escalabilidad a largo plazo.Hub Zigbee integrado
Agregue fácilmente dispositivos Zigbee en lote a través de la pantalla táctil. Basado en el protocolo estable Zigbee 3.0, garantiza una conectividad fiable y una amplia cobertura.Seguridad inteligente
Crea hasta 3 modos de seguridad personalizados con diferentes configuraciones de activación. Una vez activado, el sensor que se active hará sonar una alarma en el panel y enviará alertas instantáneas a tu teléfono.Control de la calefacción central
Gestionar el sistema de calefacción de toda la casa para proporcionar un confort constante en cada espacio, logrando el clima ideal a través de un sistema de control de temperatura integral para todo el hogar .Puente de materia: Rompe las barreras del ecosistema
La función Matter Bridge integra a la perfección los dispositivos que no son de Matter en el ecosistema Matter, lo que permite el control por voz a través de Siri, Alexa, Google Home y otras aplicaciones de terceros compatibles con Matter.Biblioteca de aplicaciones F-Droid integrada
NSPanel Pro ahora es compatible con la tienda de aplicaciones F-Droid, lo que permite a los usuarios explorar e instalar aplicaciones de terceros. Descarga Home Assistant para crear un potente centro de control para tu hogar inteligente o descubre otras herramientas para aprovechar al máximo el dispositivo.- Sincronización con un solo clic de dispositivos Zigbee con Home Assistant
Utilice la entrada dedicada " Home Assistant " para NSPanel Pro en la aplicación eWeLink para sincronizar por lotes los dispositivos Zigbee conectados a NSPanel Pro en su Home Assistant . Monitoreo de cámaras en vivo
NSPanel Pro funciona como una pantalla en tiempo real para las cámaras compatibles. Supervise áreas clave como la sala de estar, el garaje o el dormitorio directamente desde el panel en cualquier momento.
Aplicaciones
Control centralizado del hogar inteligente : gestione las luces, las cámaras, las escenas y las funciones del termostato desde un único centro de control.
Termostato visual : muestra la temperatura y la humedad, controla los dispositivos de calefacción y refrigeración conectados mediante Zigbee y permite ver los registros.
Interfaz de seguridad : configure los modos de armado, reciba alertas de sensores y vea la transmisión en vivo.
Lanzador de escenas : activa escenas preconfiguradas (por ejemplo, "Ausente", "Noche de cine") con un solo toque o mediante comandos de voz.
Funcionamiento apto para familias : interfaz de usuario sencilla para que los invitados/niños controlen los dispositivos inteligentes compartidos.
Especificación
Modelo | Versión 86: NSPanel86PB/NSPanel86PW Versión 120: NSPanel120PB/NSPanel120PW |
UPC | CPU ARM Cortex-A35 de cuatro núcleos |
GPU | GPU Mali G31-2EE |
Sociedad | NSPanel86PB/NSPanel86PW: PX30 NSPanel120PB/NSPanel120PW: RK3326-S |
Clasificación | 100-240V~ 50/60Hz 5W MÁX, 150mA MÁX |
conectividad inalámbrica | Wi-Fi IEEE 802.11 b/g/n 2.4GHz, Zigbee 3.0 |

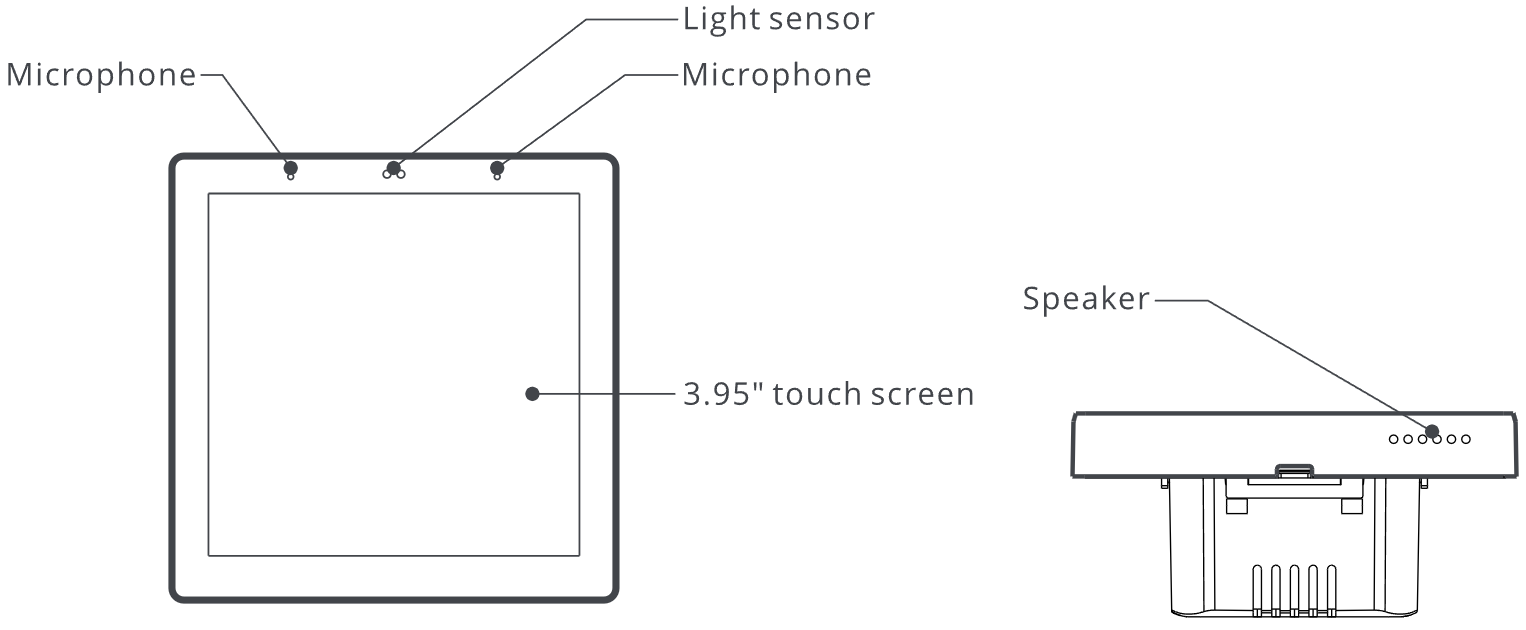

Tamaño de pantalla | NSPanel86PB/NSPanel86PW: 3,95" (Panel táctil capacitivo) NSPanel120PB/NSPanel120PW: 4,7" (Panel táctil capacitivo) |
Resolución de pantalla | NSPanel86PB/NSPanel86PW: 480x480 NSPanel120PB/NSPanel120PW: 750x1334 |
Control táctil | Compatible con multitáctil |
Salida de audio | Altavoz de 7 Ω y 1 W |
Micrófono | Micrófonos digitales de dos canales |
sensor de luz | Ajusta automáticamente el brillo según la luz ambiental. (Sensor de luz ICC) |
Peso neto | NSPanel86PB/NSPanel86PW: 180 g NSPanel120PB/NSPanel120PW: 221 g |
Lugar aplicable | Interior |
Temperatura de funcionamiento | 0℃-40℃ |
Humedad de trabajo | 5%~90% HR, sin condensación |
Altura de trabajo | Menos de 2000 metros |
Color | NSPanel86PW/ NSPanel120PW : Blanco NSPanel86PB/ NSPanel120PB : Gris tenue |
Dimensiones del producto | NSPanel86PB/NSPanel86PW: 86x86x39,5 mm NSPanel120PB/NSPanel120PW: 122,5 x 74,5 x 39,5 mm |
Materiales de revestimiento | PC+CRS |
Proceso de dar un título | NSPanel86PB/NSPanel86PW: CE/KCA/SRRC/RoHS NSPanel120PB/NSPanel120PW: CE/FCC/ISED/RoHS |
Estándar ejecutivo | EN 62368-1 |
Características principales de eWeLink
Función de la aplicación eWeLink
Funciones de la página de inicio del dispositivo | ||
Características principales | Descripción de la función | |
Asunto | Visualice el número de redes Matter a las que se ha añadido el dispositivo mediante la pantalla de la tarjeta; pulse para acceder a la configuración de Matter Bridge. | |
Llamada de voz | Utilice NSPanel Pro para conversaciones de voz con un teléfono inteligente, una tableta Cast u otro dispositivo NSPanel Pro. | |
Tema | Seleccione los estilos de interfaz de usuario de pantalla para NSPanel Pro:
| |

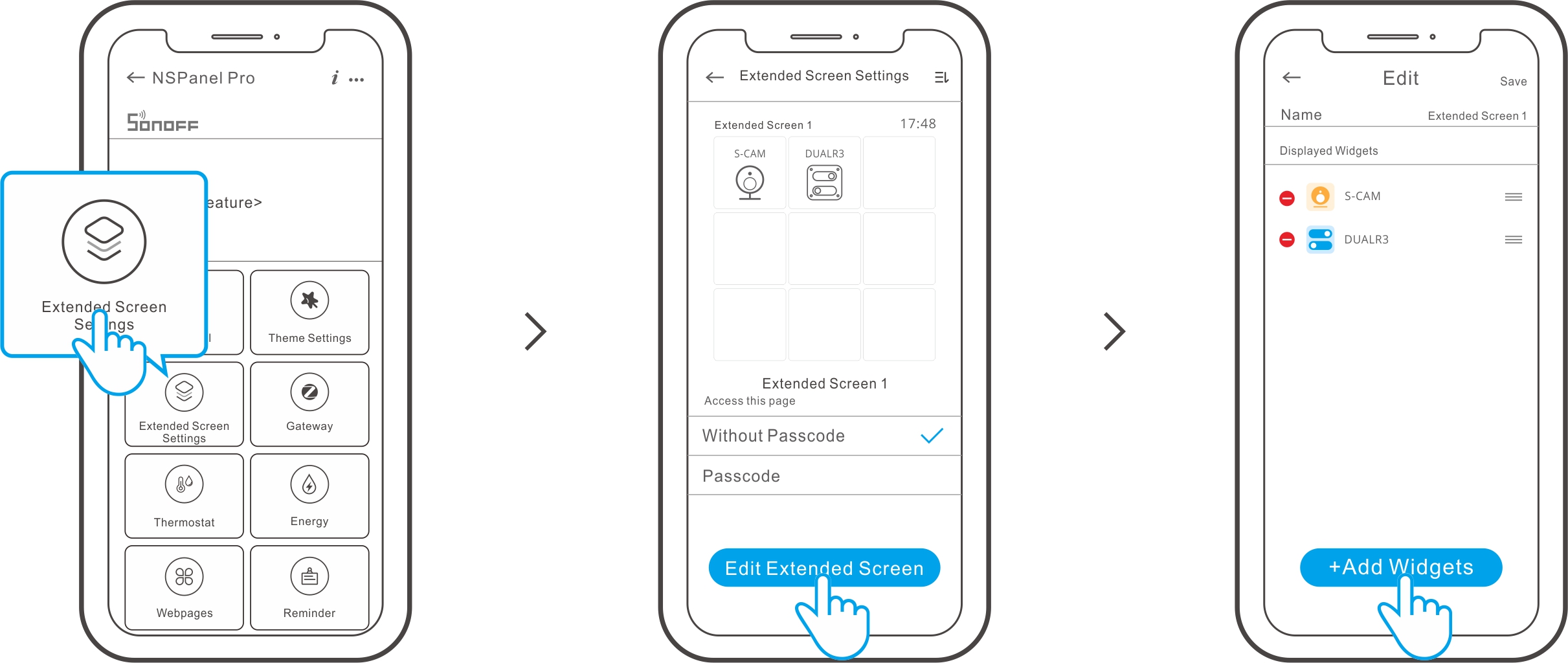

Pantalla dividida | Agregar, eliminar o editar pantallas. Incluye los siguientes tipos de pantalla:
| |
Puerta | En esta pantalla podrá añadir subdispositivos Zigbee y configurar los modos de seguridad inteligente. | |
Termostato | Al añadir fuentes de temperatura externas y dispositivos de control, se pueden crear hasta 10 pantallas de termostato y mantener la temperatura dentro de un rango determinado mediante calefacción/refrigeración.
| |
Energía | Seleccione dispositivos con funciones de estadísticas de energía para realizar un seguimiento de su consumo energético diario durante una semana. | |
Páginas web | Agregue enlaces de acceso rápido en la aplicación, que le permitirán saltar directamente a las páginas web correspondientes desde la página de acceso rápido en NSPanel Pro. | |
Recordatorio | Introduzca el texto en el campo "Recordatorio" de la aplicación eWeLink y su mensaje aparecerá en la pantalla de NSPanel Pro. | |
Configuración del dispositivo | ||
Características principales | Descripción de la función | |
Plataformas de terceros | Alexa | Puede consultar el modo o el estado de Seguridad inteligente de NSPanel Pro. |
Google Home | ||
IFTTT | ||
Modo invitado | Limita el NSPanel Pro para que solo controle y evita cualquier cambio de configuración. | |
Asignar ubicación | Configura la casa y la habitación donde se encuentra el dispositivo. | |
Escena inteligente | Condición desencadenante |
|
Acción de ejecución | Modo de seguridad:
Pitidos de alarma:
Estado de la pantalla:
| |
Control de LAN | Un método de control en el que la aplicación se comunica directamente con el dispositivo a través del mismo enrutador, sin pasar por la plataforma en la nube.
| |
Asistente de inicio | Exporta dispositivos Zigbee a Home Assistant mediante el protocolo MQTT Discovery. | |
Puente de materia | Puedes habilitar el código de emparejamiento de Matter para agregar NSPanel Pro como puente a aplicaciones Matter de terceros. Administra las redes Matter agregadas y la sincronización de subdispositivos que no son Matter, y luego selecciona libremente qué subdispositivos expondrás a estas aplicaciones. | |
BT Home | Permite añadir dispositivos BTHome y sincronizarlos con la plataforma Matter para su control. | |
Subdispositivos remotos eWeLink | Si también ha adquirido el SONOFF R5, puede agregarlo como un "subdispositivo" al NSPanel. Mediante la función "Escena" de la aplicación eWeLink, ambos dispositivos se pueden vincular, lo que permite que el Sonoff R5 funcione como un práctico control remoto inalámbrico. | |
Alimentación de temperatura y humedad | Muestra la temperatura y la humedad mediante un dispositivo externo compatible. La lista de dispositivos externos proviene de otros dispositivos que admiten la detección de temperatura y humedad en la cuenta eWeLink. | |
Unidad de temperatura | Cambiar la visualización de la unidad de temperatura:
| |
Seguridad inteligente | Modo hogar | Personaliza 3 modos configurando diferentes dispositivos de activación. Tras activar el sistema, si el sensor se dispara, el panel emitirá una alarma y recibirás una notificación en tu teléfono.
|
Modo Ausente | ||
Modo de suspensión | ||
Registros de seguridad | Registros de datos del modo de seguridad. | |
Código de seguridad | Tras activarlo, deberá introducir una contraseña para cancelar la alarma o reiniciar el dispositivo.
| |
Registros de llamadas | Registros de la llamada de voz de NSPanel Pro. | |
Función piloto | Modo Turbo: Mejora la señal Zigbee
Modo Zigbee: Cambiar el modo Zigbee de NSPanel Pro
| |
Papel pintado | Seleccione fondos de pantalla preestablecidos en NSPanel Pro o cargue sus imágenes a través de la aplicación eWeLink dentro de la red local para usarlas como fondos de pantalla personalizados. | |
tono de llamada | Sube un clip de audio como tono de llamada para NSPanel Pro. | |
Activar el modo de emparejamiento | Habilite el código de emparejamiento de Matter para sincronizar NSPanel Pro con aplicaciones de terceros de Matter escaneando el código QR o introduciendo el código. | |
Reiniciar | Haga que el dispositivo se reinicie. | |
Eliminar dispositivo | Retire el dispositivo de la plataforma eWeLink. | |
Capacidades en pantalla
| Aviso: Las siguientes funciones requieren que NSPanel Pro se agregue a la aplicación eWeLink antes de su uso. Algunas funciones deben configurarse dentro de la aplicación eWeLink. |
Función en pantalla | |
Características principales | Descripción de la función |
Pantalla de inicio | Muestra la hora actual, el clima y la fecha. |
Pantalla de características | Muestra diferentes pantallas funcionales según el orden establecido en la aplicación eWeLink: pantalla dividida . |
Agregar dispositivo | Tras entrar en el modo de emparejamiento, se pueden añadir dispositivos Zigbee o subdispositivos eWeLink-Remote en un plazo de 180 segundos. Los dispositivos añadidos correctamente aparecerán directamente en la lista de dispositivos. |
Aviso | Consulte el historial de alertas relacionadas con el dispositivo. |
Alarma | Configura alarmas o temporizadores. |
Tema | Cambia el fondo de pantalla. Puedes elegir entre los fondos de pantalla predeterminados o subir fondos de pantalla personalizados a través de la aplicación eWeLink. |
Cámaras | Agregue cámaras RTSP y cámaras DIY. Los dispositivos agregados correctamente aparecerán directamente en la lista de dispositivos. |
Acceso directo web | Detecta automáticamente Home Assistant o eWeLink Cube en la misma red local. Una vez añadidos, puedes acceder a ellos y controlarlos desde la pantalla. |
Puente de materia | Puedes habilitar el código de emparejamiento de Matter para conectar NSPanel Pro como puente a aplicaciones Matter de terceros, al tiempo que supervisas el estado de sincronización en tiempo real de los dispositivos que no son Matter. |
F-Dorid | Aproveche el sistema operativo Android integrado y la tienda de aplicaciones gratuita y de código abierto F-Droid para descubrir e instalar diversas aplicaciones de terceros, lo que desbloqueará nuevas y diversas posibilidades para su NSPanel Pro. |
Aplicaciones | Admite cualquier aplicación instalada como tu aplicación de inicio , manteniendo las funciones principales, como el control de NSPanel Pro, en segundo plano, lo que permite que las funciones de Escenas inteligentes y Seguridad inteligente se activen y ejecuten con normalidad. |
Configuración en pantalla | |
Ajustes | Descripción de la configuración |
Red inalámbrica | Escanea las redes Wi-Fi de 2,4 GHz en el entorno y añade una red. |
Bluetooth | Conéctalo a un altavoz Bluetooth para reproducir audio externo.
|
Cuenta eWeLink | Consulte la información de la cuenta eWeLink vinculada actualmente o aprenda más sobre el sistema. |
Termostatos | Instala un sistema de calefacción central para mantener todas las habitaciones a una temperatura constante.
|
Establecer zona horaria | Ajustar la configuración de hora, incluyendo:
|
Clima | Tras seleccionar una ciudad, consulte la información meteorológica local en la pantalla principal. |
Mostrar | Modificar la configuración relacionada con la pantalla:
|
Idioma | Cambia el idioma del sistema en la pantalla. |
Volumen | Ajusta el volumen del sistema en la pantalla. |
Configuración avanzada | Incluye ajustes de Android a nivel del sistema, como la gestión de la batería, el protector de pantalla del sistema y la eliminación de la caché de las aplicaciones. |
Acerca de | Consulta la información del sistema sobre el dispositivo, que incluye:
|

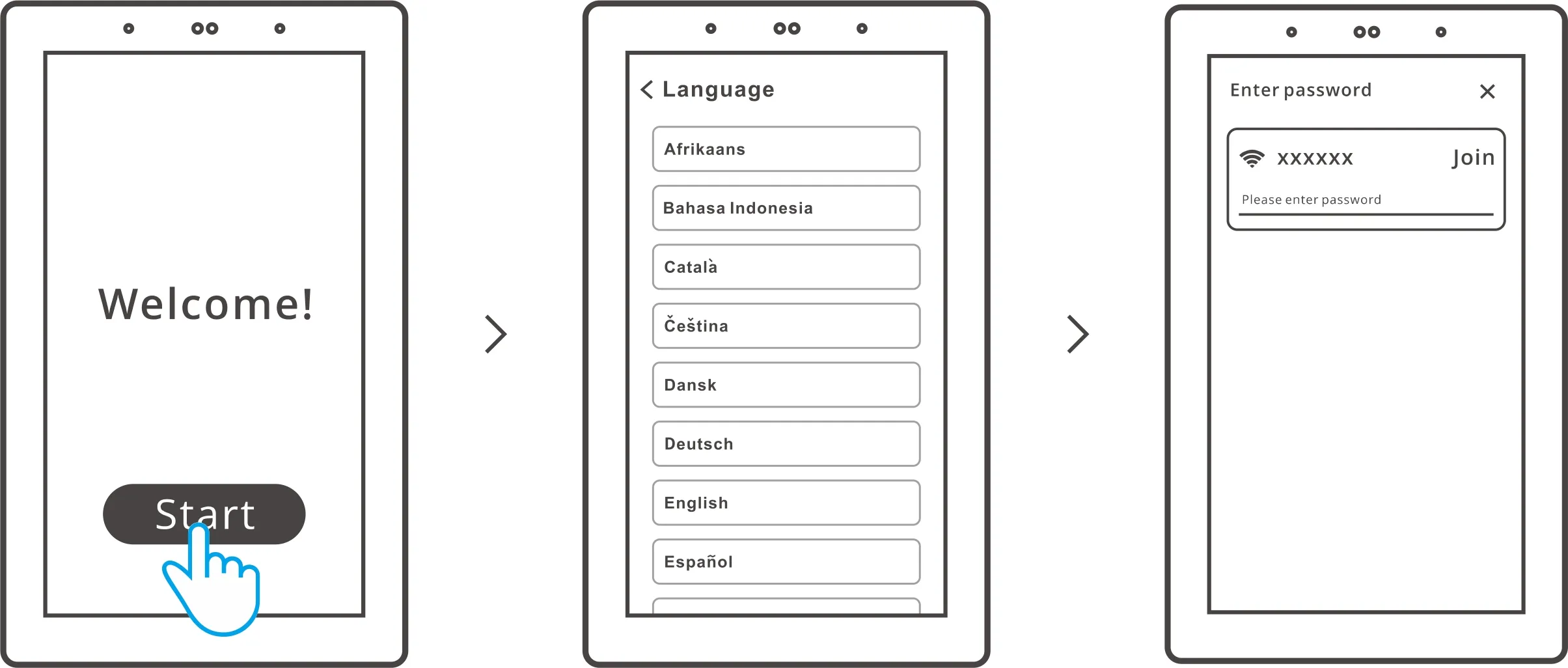

Guía de instalación y configuración
Versión 86 ( NSPanel86PB/NSPanel86PW ):
Versión 120 ( NSPanel120PB/NSPanel120PW ):
Diagramas de cableado
Aviso: NSPanel Pro no admite el control directo de carga. |

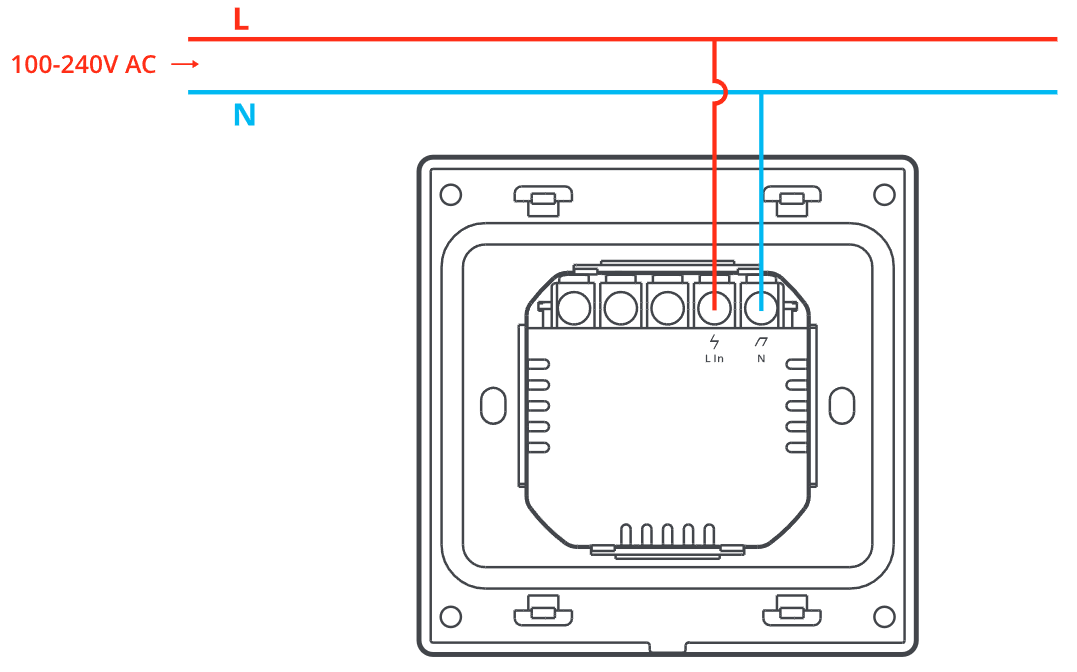

NSPanel86PB/NSPanel86PW |

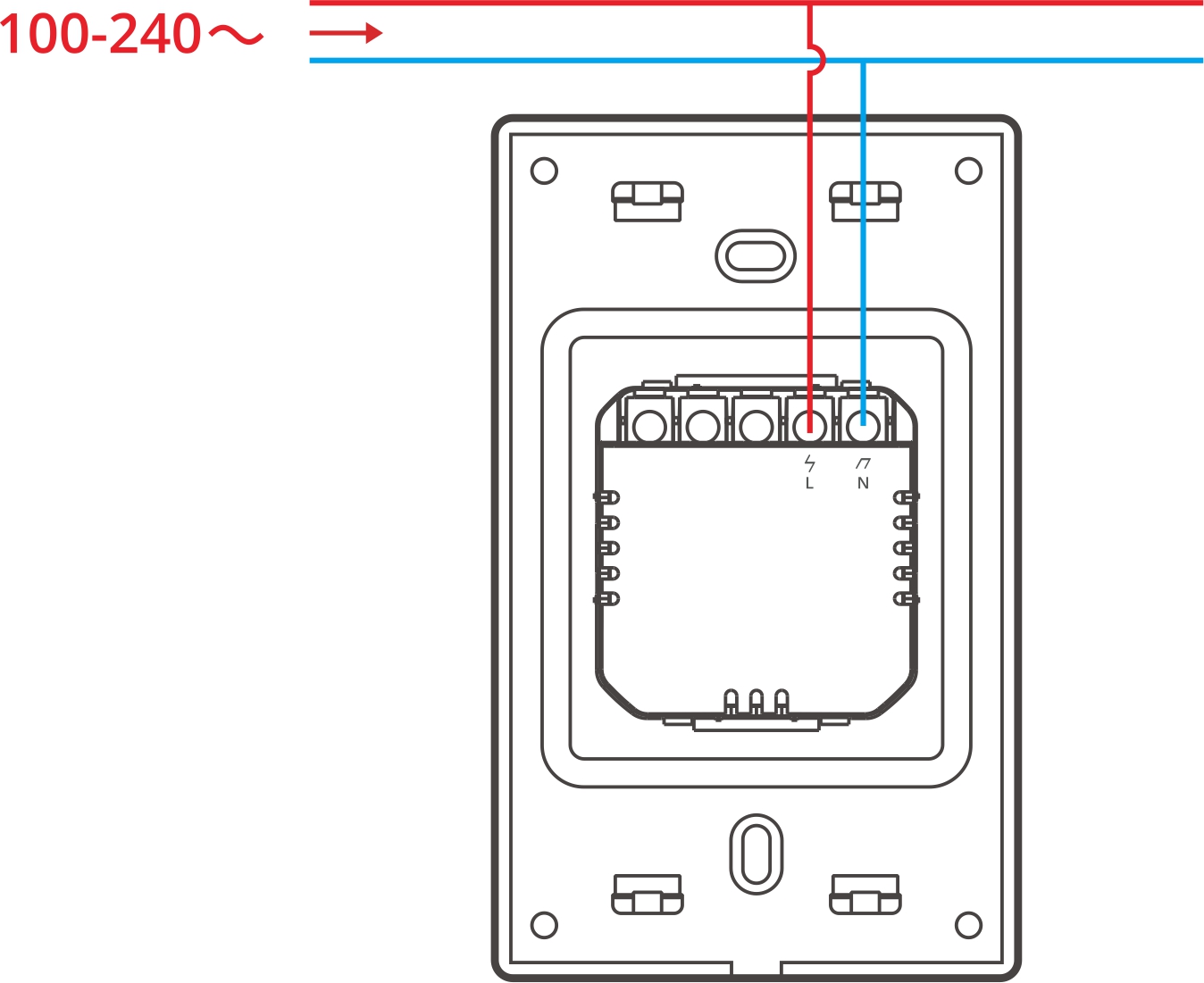

NSPanel120PB/NSPanel120PW |
Terminales | | Cables | |
norte | Línea neutra | norte | Línea neutra |
L En | Línea en vivo | L | Línea con tensión (100~240 V) |

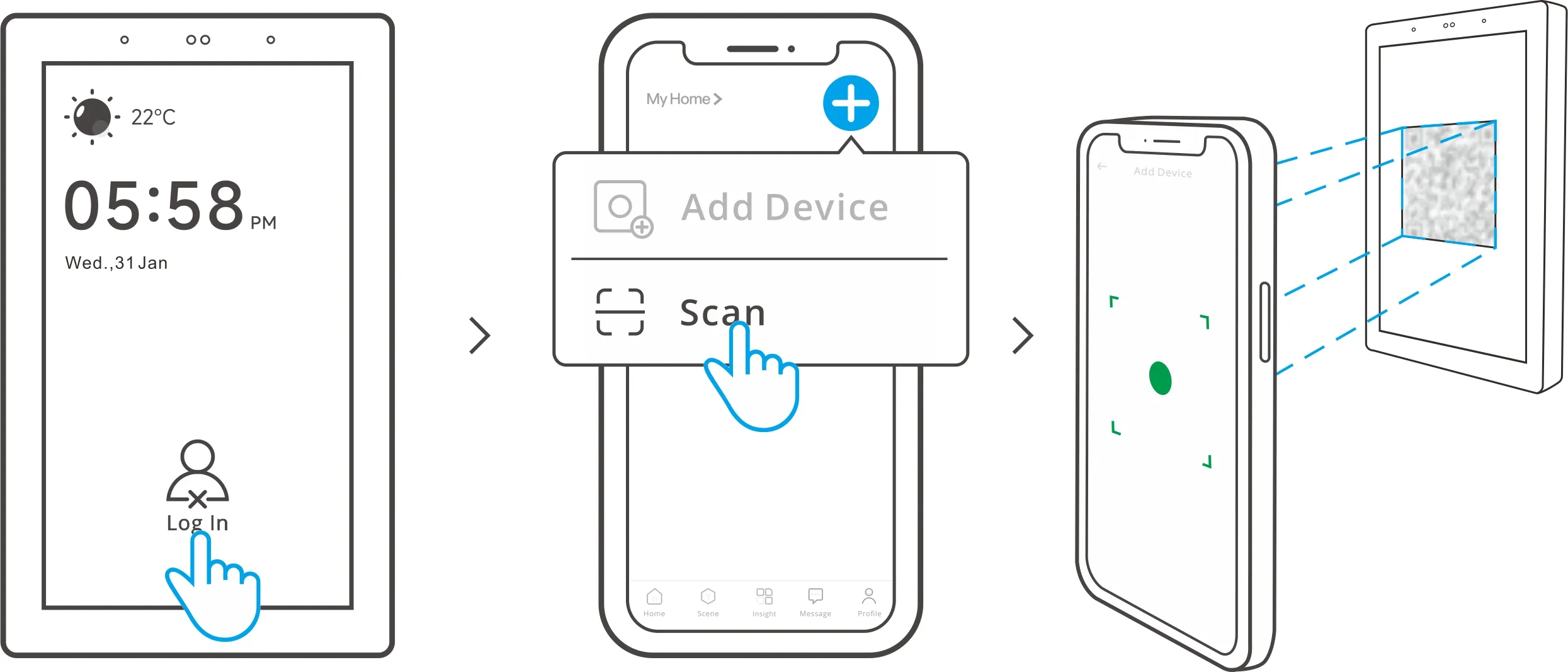

Agregar dispositivo a la aplicación eWeLink
Aviso: El proceso para agregar aplicaciones a eWeLink es el mismo tanto para la versión NSPanel Pro 86 como para la 120. El siguiente ejemplo utiliza la versión 120. |
|
|
|
|

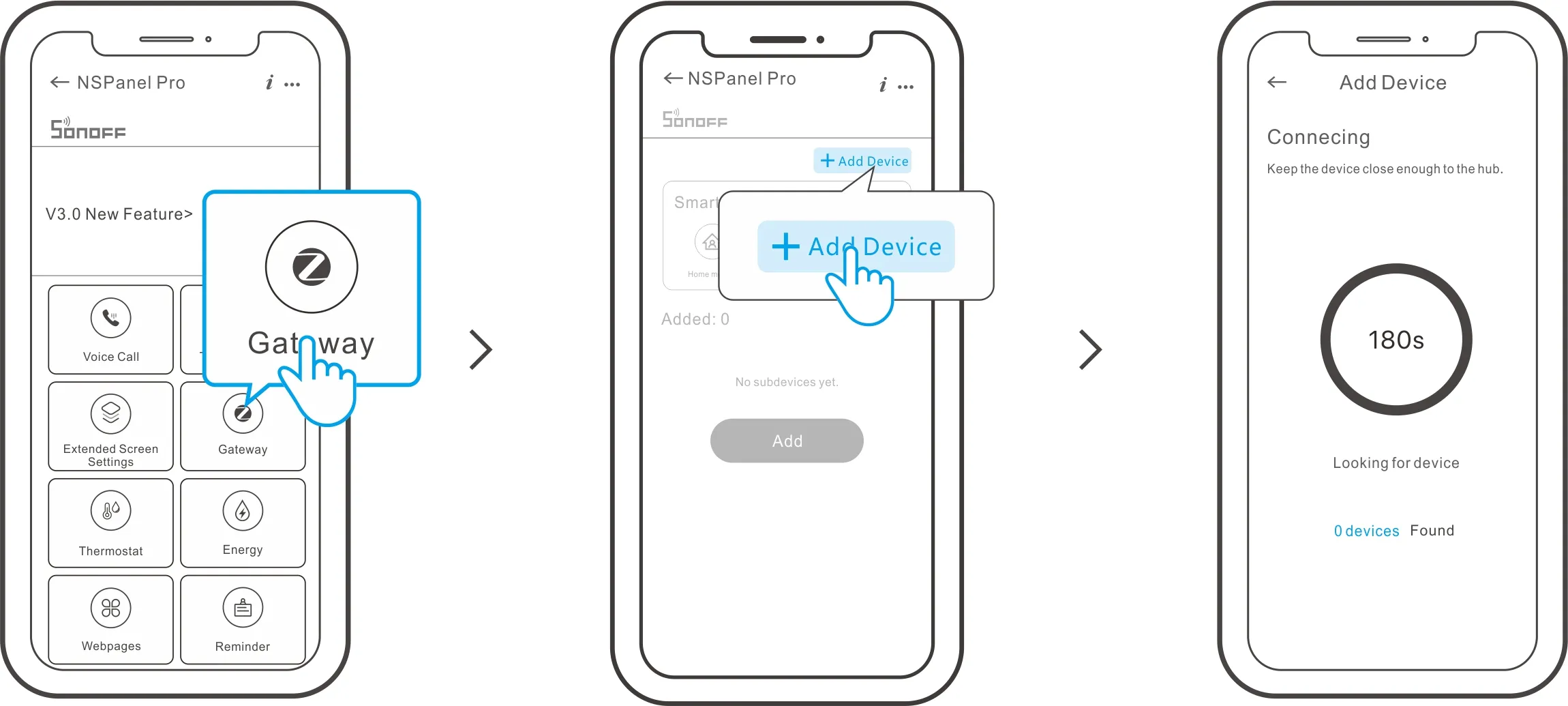

Agregar dispositivo Zigbee a NSPanel Pro
Aviso: El proceso para agregar aplicaciones a eWeLink es el mismo tanto para la versión NSPanel Pro 86 como para la 120. El siguiente ejemplo utiliza la versión 120. |
|
|
Método 1 | Método 2 |

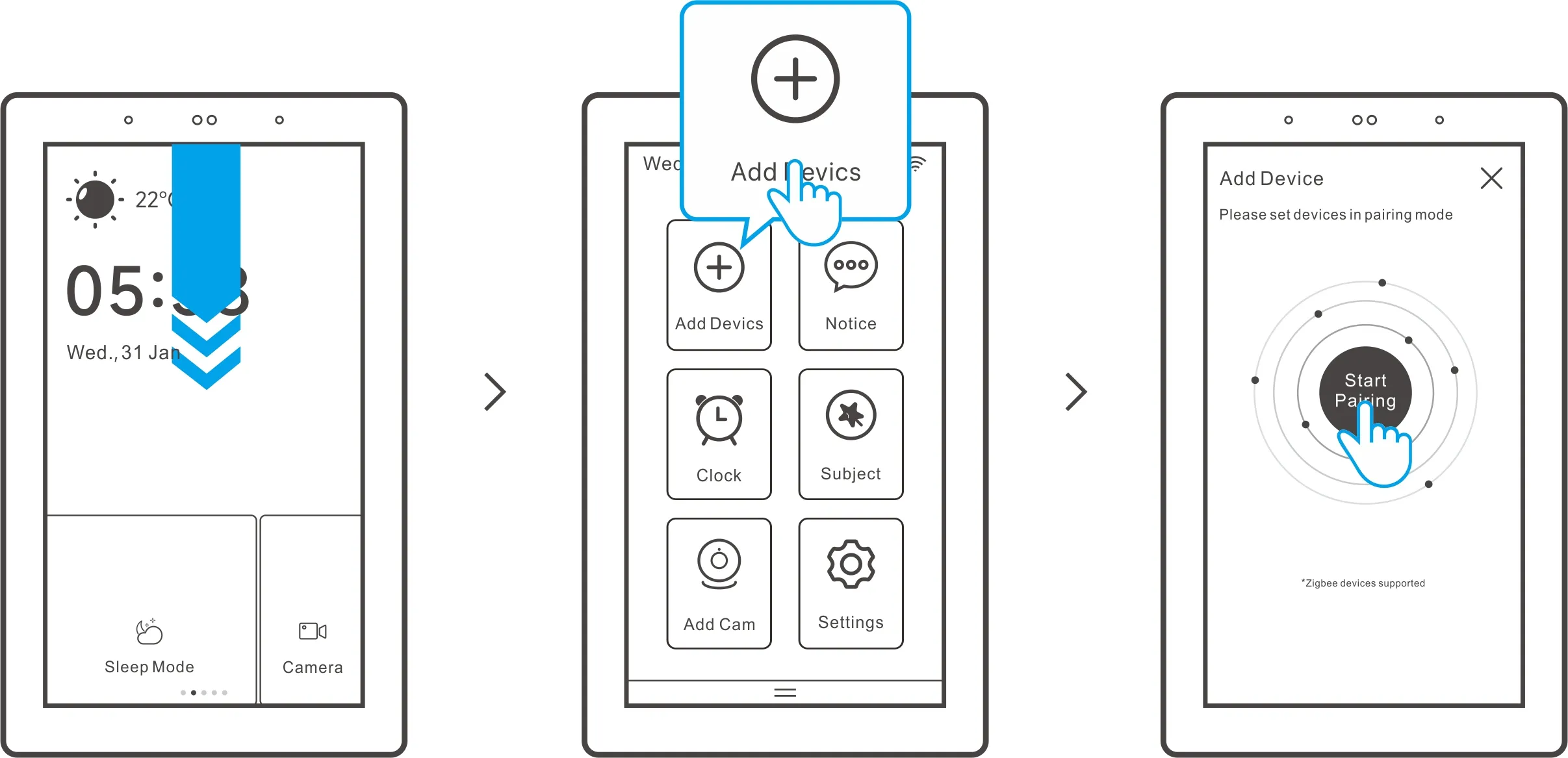

Acceso desde el panel de control central. A continuación, ponga el dispositivo Zigbee en modo de emparejamiento y complete la adición siguiendo las instrucciones. | Entrada en la aplicación eWeLink. A continuación, ponga el dispositivo Zigbee en modo de emparejamiento y complete la adición siguiendo las instrucciones. |
Agregar dispositivo Wi-Fi a NSPanel Pro
Aviso: El proceso para agregar un dispositivo Wi-Fi es el mismo para las versiones NSPanel Pro 86 y 120. El siguiente ejemplo utiliza la versión 120. |
|
|
|
Función expandible
Para mejorar la funcionalidad de NSPanel Pro, ofrecemos una variedad de características adicionales ampliables que le permiten funcionar mejor como un panel de control central.
Nombre de la característica | Introducción | Tutorial |
Acceso directo web | Permite buscar servicios dentro de la red local y visualizarlos en la pantalla de NSPanel Pro, lo que le permite verlos en cualquier momento. | https://sonoff.tech/product-review/tutorial/how-to-use-the-new-web-shortcut-feature-in-nspanel-pro-v3-7-0/ |
Centro de Materias | Utilice NSPanel Pro como centro de control de Matter en la plataforma eWeLink para agregar y controlar dispositivos Matter de otras marcas. | https://sonoff.tech/product-review/tutorial/how-to-add-and-control-matter-device-by-nspanel-pro/ |
Node-RED | Integre NSPanel Pro y sus dispositivos Zigbee adicionales en Node-RED para crear escenas inteligentes más complejas. | https://sonoff.tech/product-review/tutorial/how-to-make-your-nspanel-pro-work-with-homebridge-or-node-red/ |
Complemento de sincronización paralela | Sincroniza localmente los dispositivos Zigbee desde NSPanel Pro a iHost. | https://sonoff.tech/product-review/tutorial/paral-sync-add-on-available-manage-and-control-the-local-zigbee-devices-of-nspanel-pro-in-ihost/ |
Configuración avanzada | NSPanel Pro ahora es compatible con F-Droid, lo que le permite descargar paquetes de aplicaciones oficiales como Home Assistant. | https://sonoff.tech/blogs/news/nspanel-pro-v4-0-0-update-now-supports-f-droid-and-home-assistant-app-install |
