Descripción general del producto

Introducción

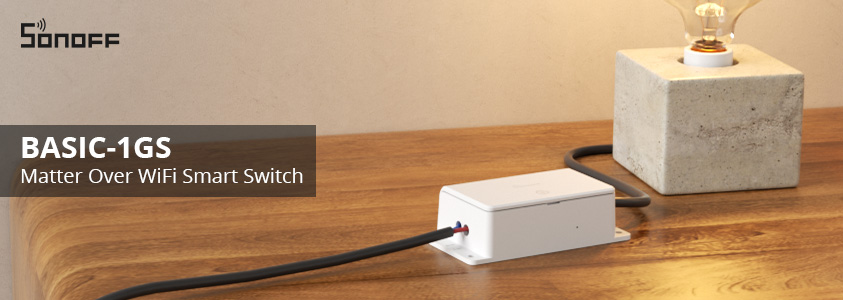

Nombre del producto	Interruptor inteligente SONOFF Basic Gen5 Matter Over WiFi
Modelo de producto	Básico-1GS

BASIC Gen5 es un interruptor inteligente monocanal de 10 A con Wi-Fi que ofrece control remoto mediante app, control por voz, programación y otras funciones. Gestiona fácilmente tus electrodomésticos en cualquier momento y lugar, y crea escenas inteligentes personalizadas para simplificar tu día a día. Es compatible con el protocolo Matter, lo que permite una integración perfecta con dispositivos inteligentes de otras marcas para crear tu sistema de domótica.

Reflejos

Soporte de protocolo Matter

Se integra perfectamente en ecosistemas domésticos inteligentes de múltiples marcas para lograr interoperabilidad entre plataformas.

Gran superficie táctil

Diseño de botón ancho para una operación precisa y sin esfuerzo, mejorando la comodidad del usuario.

Modo de interruptor mágico

Utilice su interruptor de pared como antes, ahora con funciones inteligentes adicionales.

Control local confiable

Funciona de forma rápida, estable y segura sin depender de la nube: se mantiene activo incluso cuando no hay Internet.

Aplicaciones

CONDUJO
Lámparas de bajo consumo
Lámparas incandescentes
Admirador
Ventilador
Bomba de agua
Calentador

Especificación

Características principales de eWeLink

Funciones de la página de inicio del dispositivo
Características principales		Descripción de la función
Encendido/Apagado		Estado de encendido/apagado del dispositivo
Cronograma	Agregar horario	Configure el dispositivo para completar la acción especificada en el momento especificado.
	Agregar temporizador	Establecer acciones retrasadas para que el dispositivo las ejecute después de un tiempo específico
	Agregar temporizador de bucle	El dispositivo ejecuta una acción predefinida cíclicamente en intervalos de tiempo especificados.
Legumbres	Ajustes de avance lento	El dispositivo se apaga/enciende automáticamente después de estar encendido durante un período específico. Habilitar/Deshabilitar Estado: Encendido automático/Apagado automático Rango de duración: 0,5 s~59 min 59,5 s

Configuración del dispositivo
Características principales		Descripción de la función
Plataformas de terceros	Alexa	Puede controlar sus dispositivos inteligentes a través de servicios de terceros, incluido el control por voz.
	Página principal de Google
	IFTTT
Asignar ubicación		Configure la casa y la habitación donde se ubicará el dispositivo.
Compartir		El dispositivo se puede compartir con otras cuentas de eweLink.
Crear grupo		Después de crear varios dispositivos en un grupo, puedes sincronizar todos los dispositivos del grupo.
Escena inteligente	Condición de activación	Encendido/Apagado
	Acción de ejecución	Encendido/Apagado/Reversa
Control de LAN		Un método de control donde la aplicación se comunica directamente con el dispositivo a través del mismo enrutador, sin pasar por la plataforma en la nube. Encendido/Apagado
Notificaciones push		Después de activar las notificaciones push, asegúrese también de otorgar permisos de notificación en Ajustes del teléfono > Permisos para la aplicación eWeLink. Esto le permite recibir notificaciones push cuando cambia el estado del dispositivo. Encendido/Apagado
Alerta fuera de línea		Activa la función "Notificaciones sin conexión" y otorga permisos de notificación a eWeLink en Ajustes del teléfono > Permisos. Recibirás una notificación push móvil 5 minutos después de que el dispositivo se desconecte. Encendido/Apagado
Registros		Registros de cambios de estado del dispositivo. (Puede consultar los registros de funcionamiento de los últimos tres meses)
Indicador de red		Encendido/Apagado
Modo de interruptor mágico		Agregue un cable para conectar L1 a L2 en el interruptor de pared siguiendo el manual, y el dispositivo permanecerá en línea incluso cuando lo apague a través del interruptor de pared después de habilitar el "Modo de interruptor mágico". Encendido/Apagado
Estado de encendido		El estado del interruptor del dispositivo cuando se restablece la energía después de un corte de energía. Encendido/Apagado/Último estado/Voltear
		El estado de encendido se retrasará durante el tiempo que usted configure. Habilitar/Deshabilitar Rango de duración: 0,5 s~59 min 59,5 s
Ajustes de avance lento		El dispositivo se apaga/enciende automáticamente después de estar encendido durante un período específico. Habilitar/Deshabilitar Estado: Encendido automático/Apagado automático Rango de duración: 0,5 s~59 min 59,5 s
Plataformas soportadas por materia		Mostrar las plataformas Matter donde se ha añadido este dispositivo
Configuración de Wi-Fi		Configurar la red WiFi conectada al dispositivo.
Habilitar el modo de emparejamiento		El dispositivo entrará en modo de emparejamiento, lo que te permitirá añadirlo a una plataforma Matter como Apple, Alexa o Google. Después de 10 minutos, el dispositivo saldrá automáticamente del modo de emparejamiento.
Eliminar dispositivo		Retire el dispositivo de la plataforma eWeLink.

Plataforma Matter

Aviso:

Para utilizar el control por voz con Home Assistant, debes comprar el altavoz oficial de Home Assistant (Home Assistant Voice) por separado.

Plataformas y capacidades	Inicio de Apple	Página principal de Google	Alexa	Asistente de hogar
Encendido/Apagado	√	√	√	√
Control por voz	√	√	√	√*
Escena	√	√	√	√
	Más información	Más información	Más información	Más información

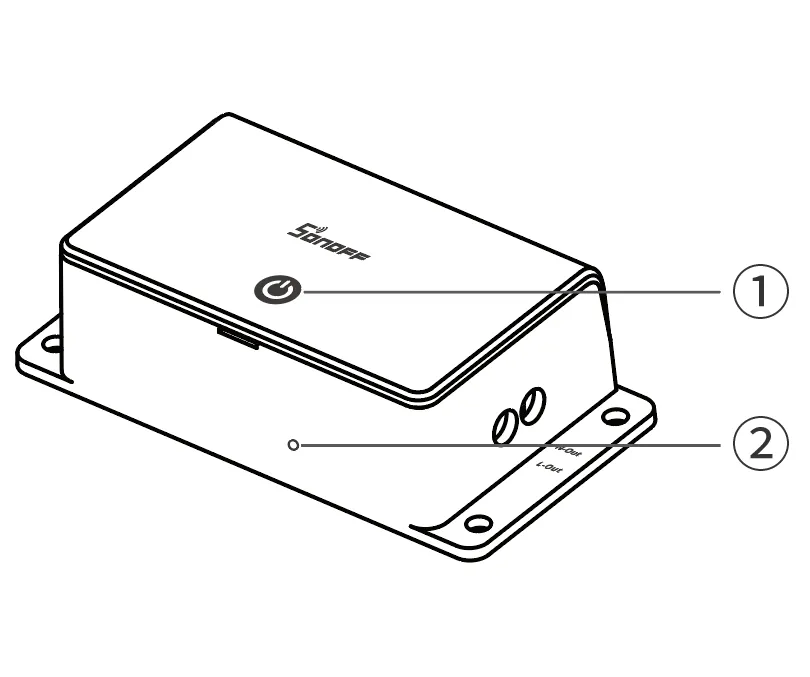

Guía de instalación y configuración

①Botón

Botón	Descripción
Una sola pulsación	Encender/apagar el dispositivo
Mantenga pulsado durante 5 segundos	El dispositivo ingresa al modo de emparejamiento ( tiempo de emparejamiento 10 minutos )

② Indicador LED (azul)

Indicador LED (azul)	Descripción
Sigue adelante	En línea
Parpadea una vez	Desconectado
Parpadea dos veces	El dispositivo está conectado al enrutador pero no a la nube

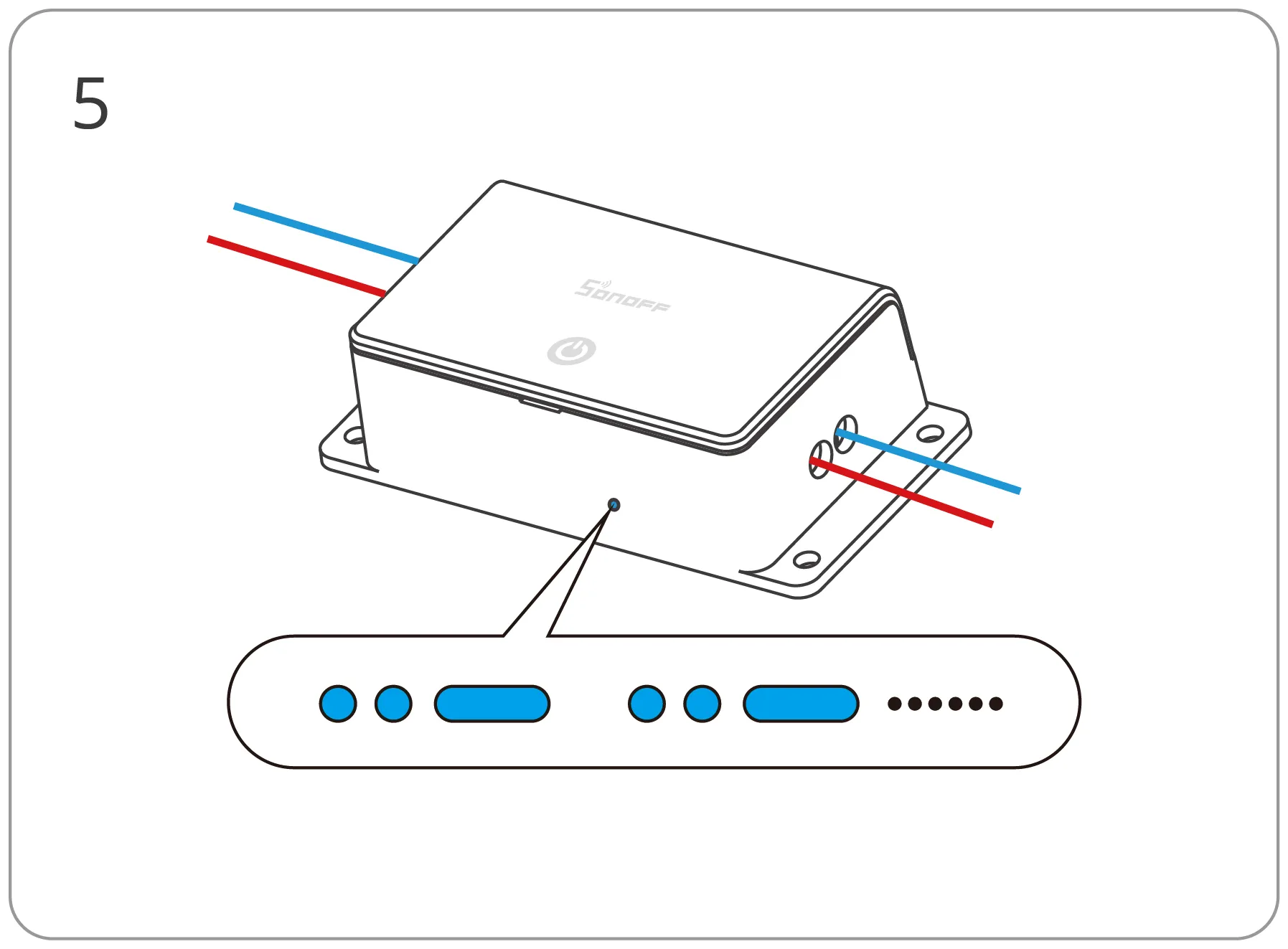

Destellos dos cortos + uno largo	En modo de emparejamiento

③ Terminal de entrada/salida

Terminales	Descripción
N En	Neutro (terminal de entrada)
L En	En vivo (terminal de entrada)
N Fuera	Neutro (terminal de salida)
L fuera	En vivo (terminal de salida)

Diagramas de cableado

ADVERTENCIA:

La instalación y el mantenimiento del dispositivo deben ser realizados por un electricista profesional. Para evitar descargas eléctricas, no utilice ninguna conexión ni toque el conector del terminal mientras el dispositivo esté encendido.
Para garantizar la seguridad de su instalación eléctrica, es esencial que se haya instalado un disyuntor miniatura (MCB) o un disyuntor operado por corriente residual con protección contra sobrecorriente integral (RCBO) con una clasificación eléctrica de 10 A antes del BASIC Gen5.
Para uso exclusivo en monofásico (100–240 V~). La conexión a varias fases puede dañar el dispositivo.
Asegúrese de que el cableado esté correctamente conectado antes de instalar la cubierta superior. (No encienda el dispositivo antes de que la cubierta superior esté correctamente instalada para evitar el riesgo de descarga eléctrica).

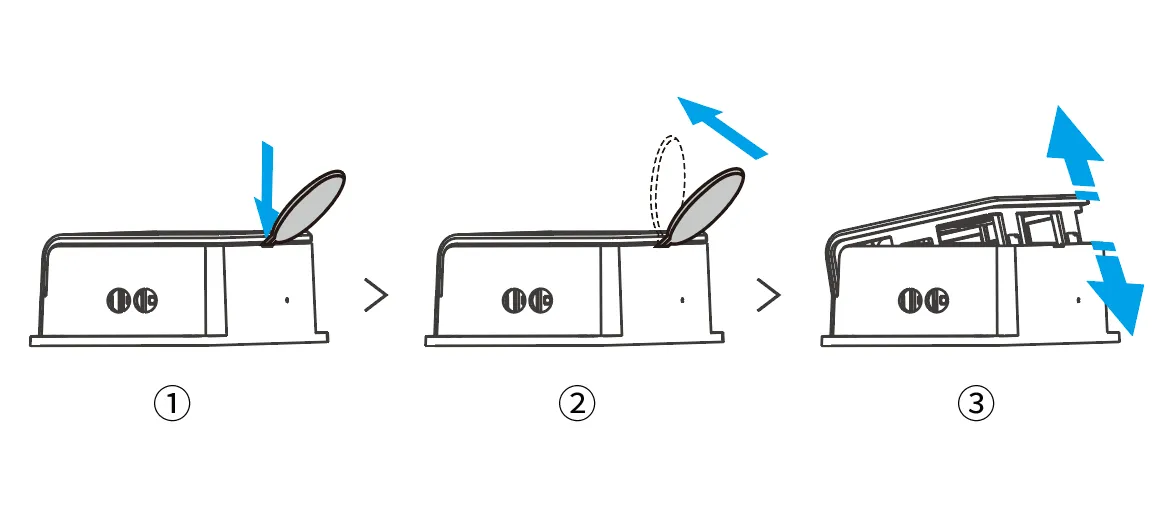

1. Retire la cubierta superior

Utilice una palanca de metal para presionar hacia abajo en la muesca (Fig. ①), luego haga palanca hacia arriba (Fig. ②) y, finalmente, separe la cubierta superior de la carcasa inferior (Fig. ③).

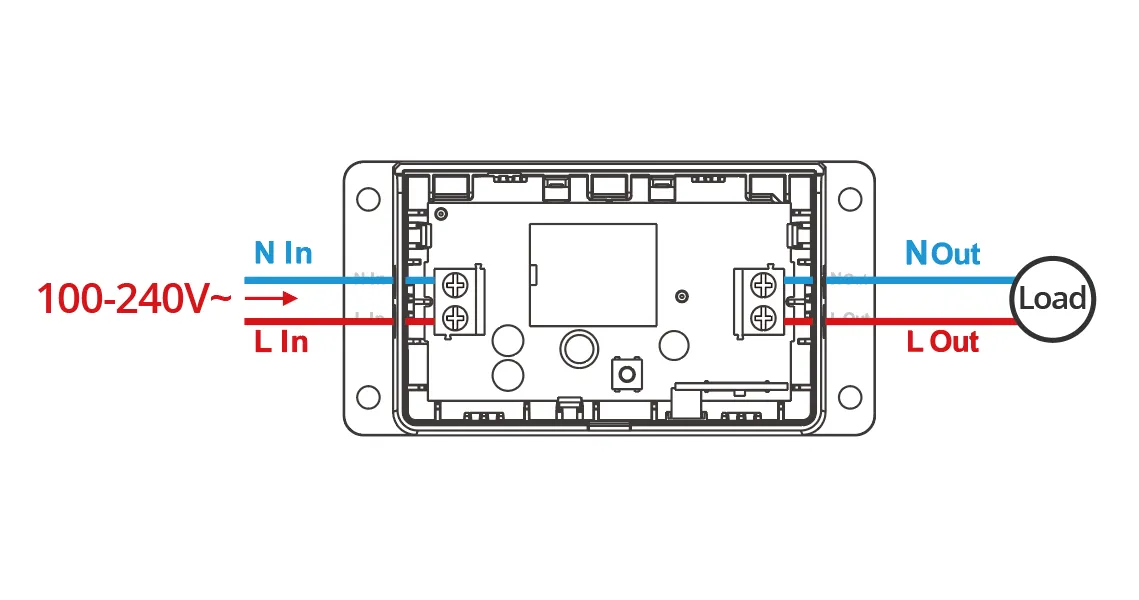

2. Instrucciones de cableado

Terminales		Cables
N En	Neutro (terminal de entrada )	norte	Cable neutro
L En	En vivo (terminal de entrada)	L	Cable vivo (100~240 V)
N Fuera	Neutro ( Salida Terminal)
L fuera	En vivo (terminal de salida)

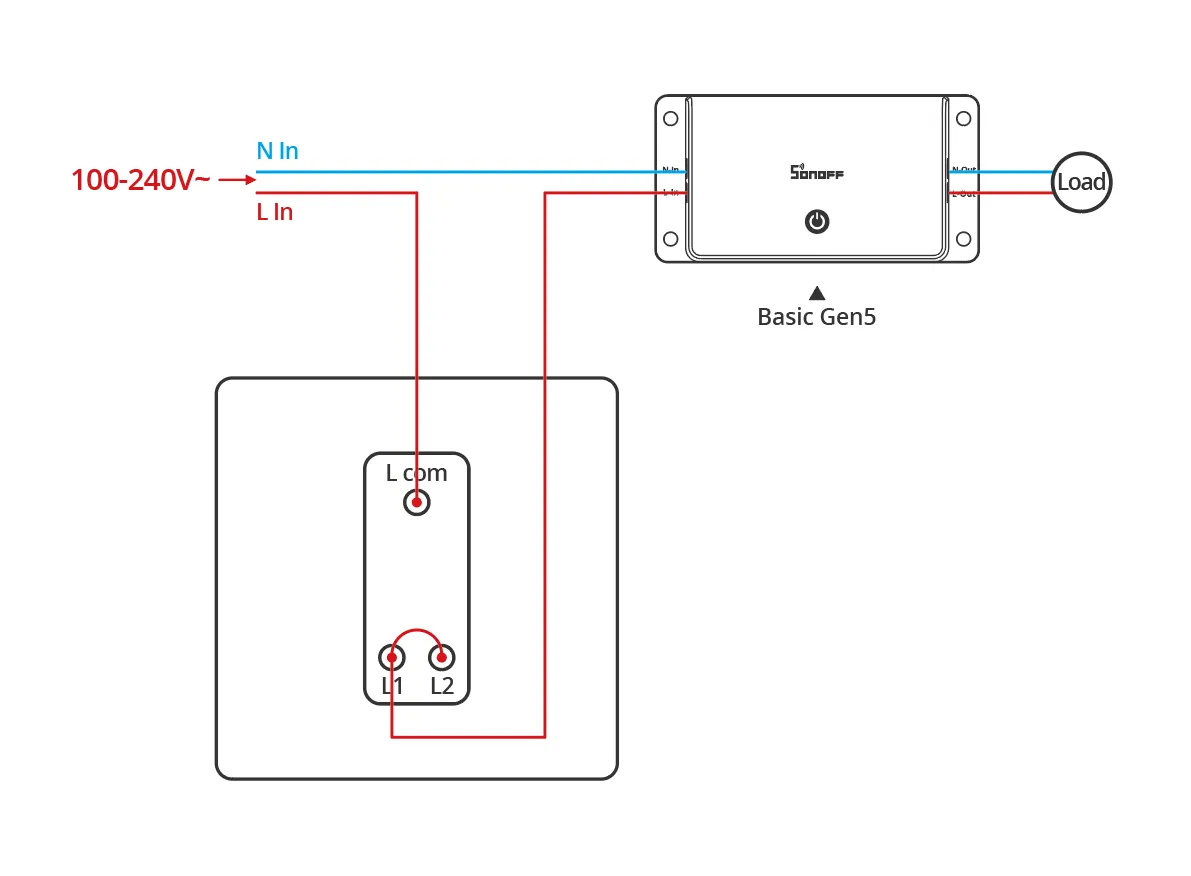

3. Modo de interruptor mágico:

Nota:

①Requisitos para realizar la función (conexión L1/L2).

②Solo compatible con interruptores basculantes bipolares de marcas convencionales. La luz trasera debe ser compatible con LED, lámparas de bajo consumo e incandescentes de marcas convencionales, de 3 W a 100 W.

③Esta función también se aplica a lámparas de control dual.

Después de cortocircuitar L1 y L2 de los terminales del interruptor a través de los cables, el dispositivo aún puede estar en línea y puede controlarse a través de la aplicación después de que los usuarios enciendan o apaguen la luz.

• Esta función actualmente solo es compatible con el ecosistema eWeLink y no es compatible con otras plataformas en este momento.

• Agregue un cable para conectar L1 a L2 en el interruptor de pared siguiendo el manual, y el dispositivo permanecerá en línea incluso cuando lo apague a través del interruptor de pared después de habilitar el "Modo de interruptor mágico".

• El “Estado de encendido” se establecerá automáticamente en APAGADO, para que el “Modo de interruptor mágico” funcione cuando esté habilitado.

• El “Modo de interruptor mágico” se desactivará automáticamente después de ajustarlo al “Estado de encendido”.

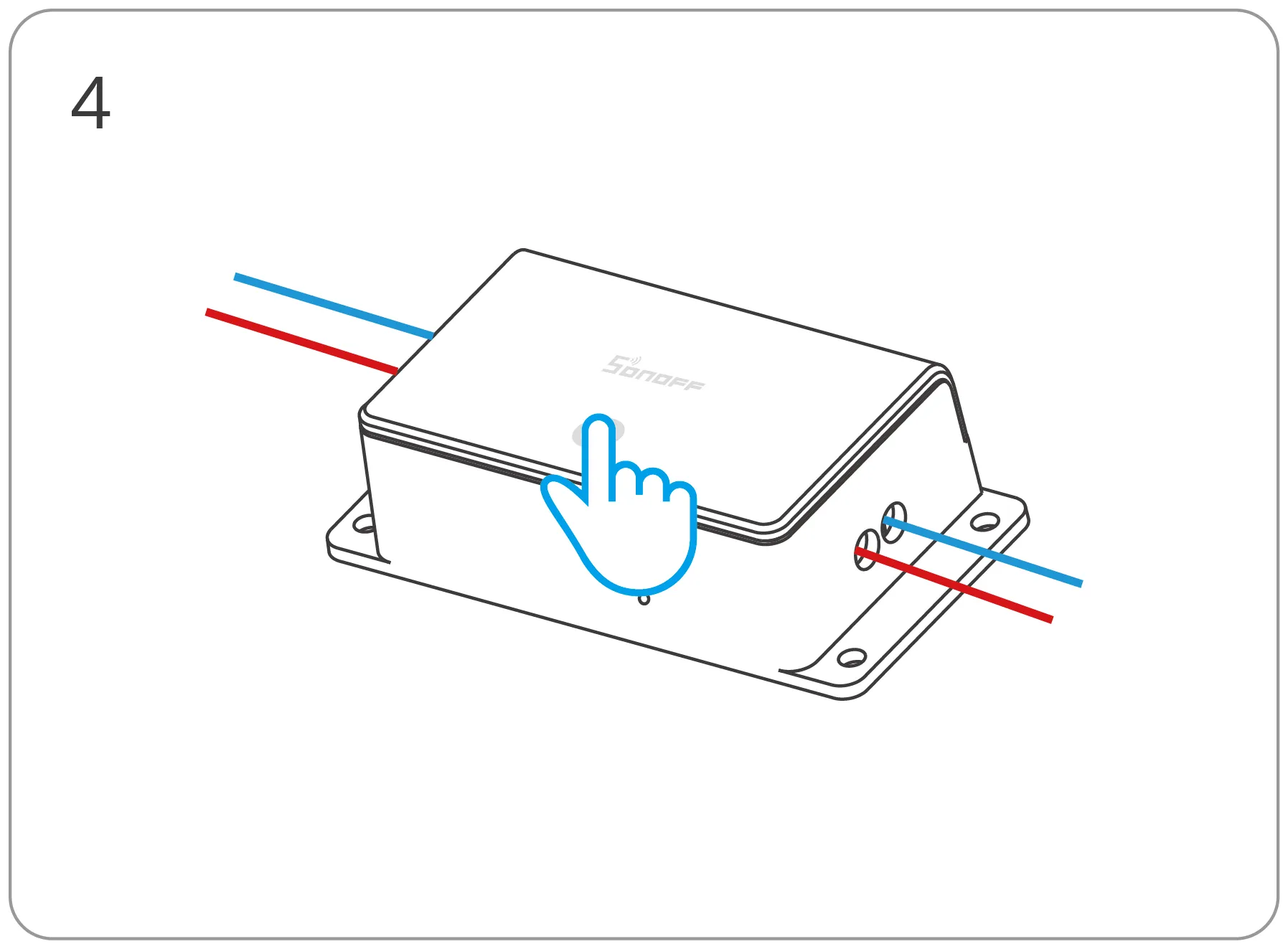

Agregar dispositivo

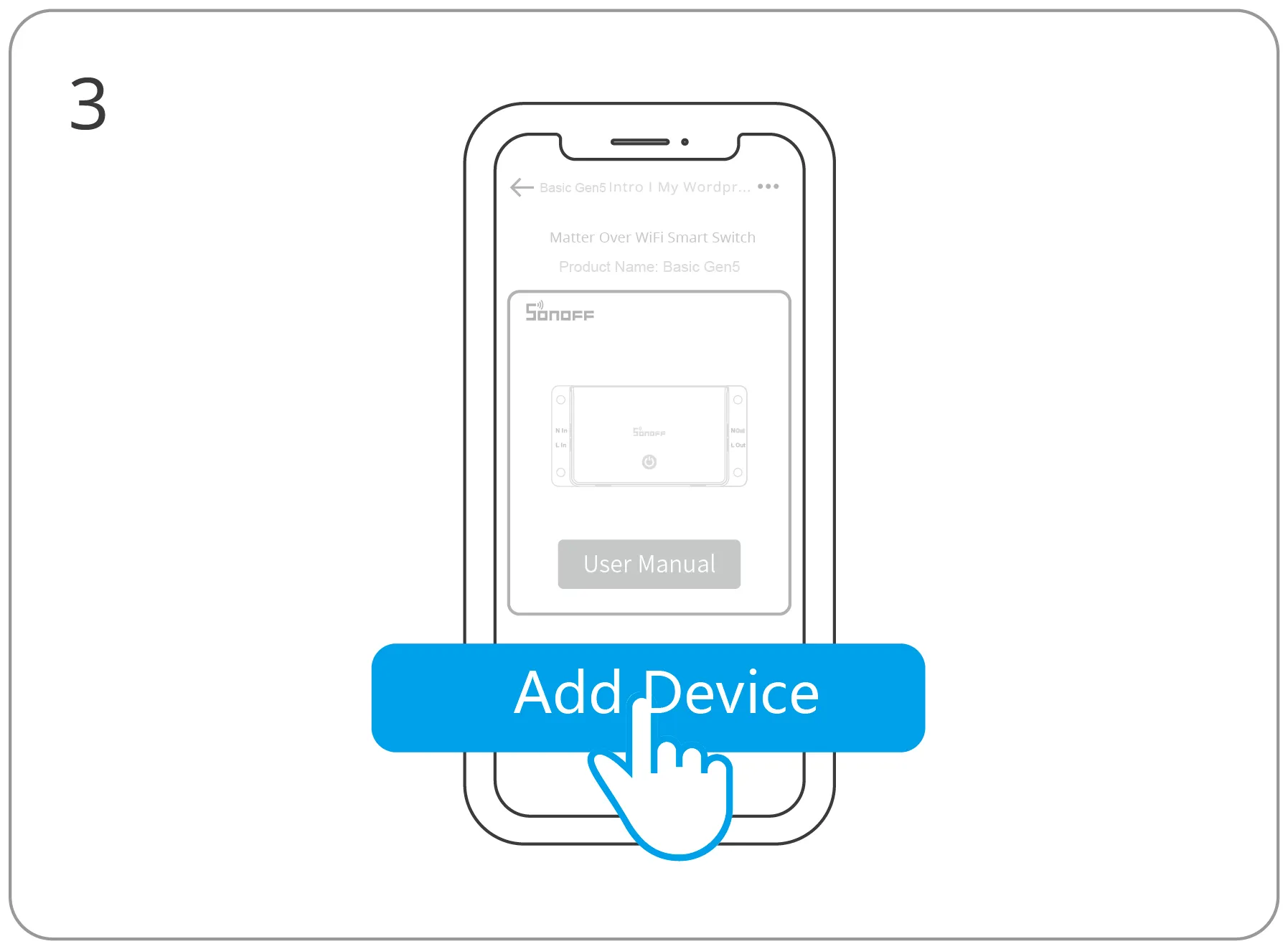

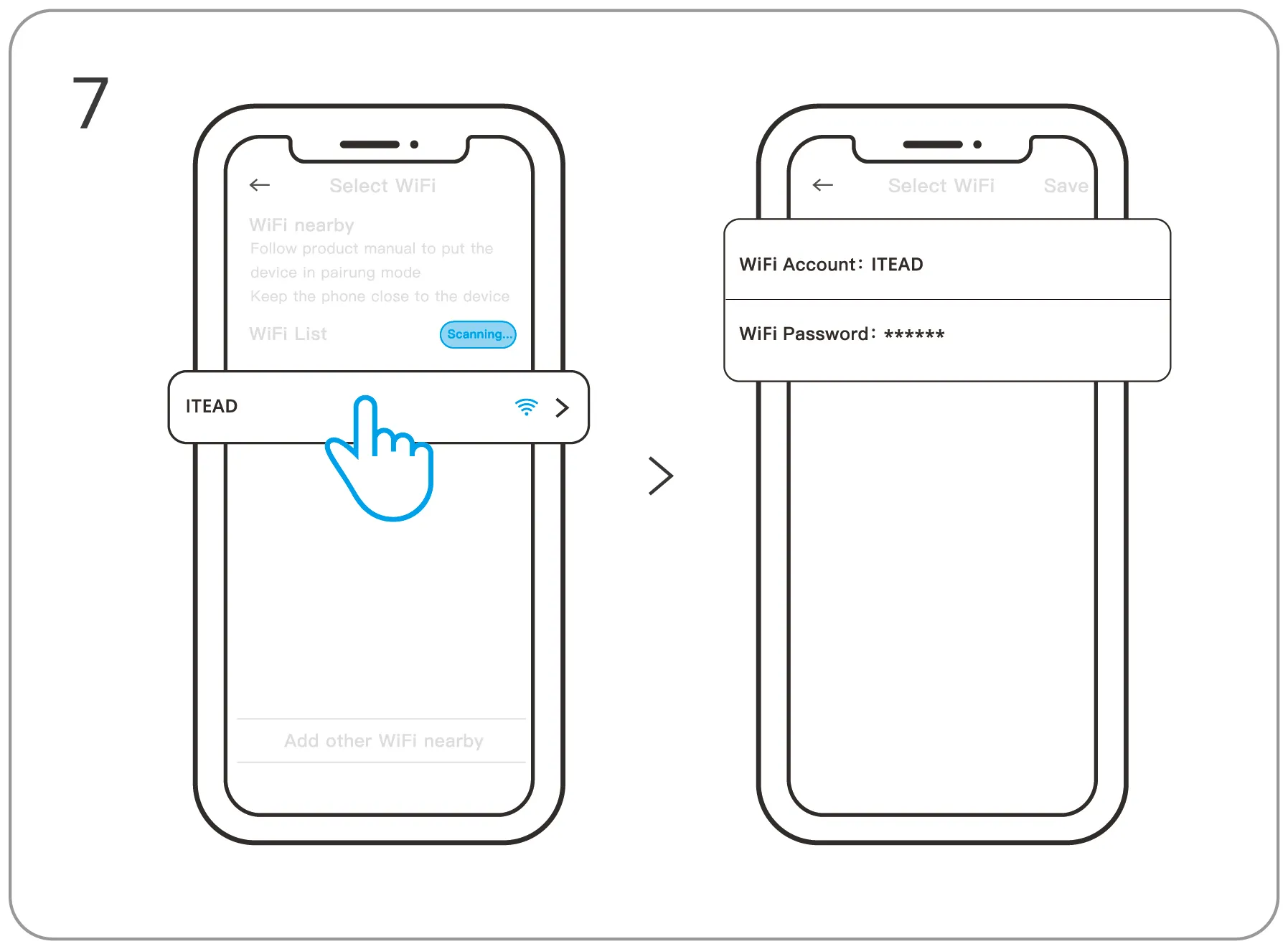

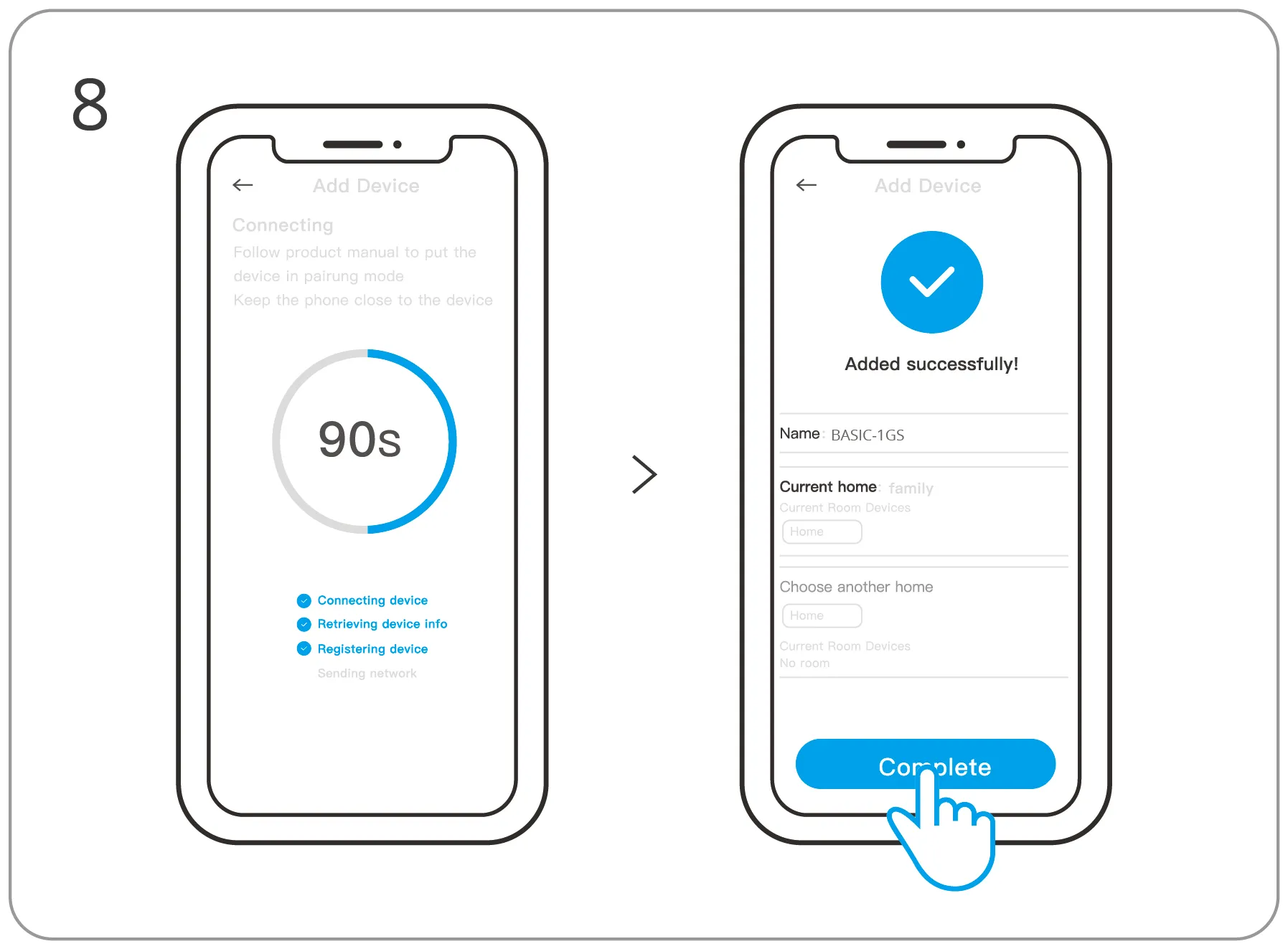

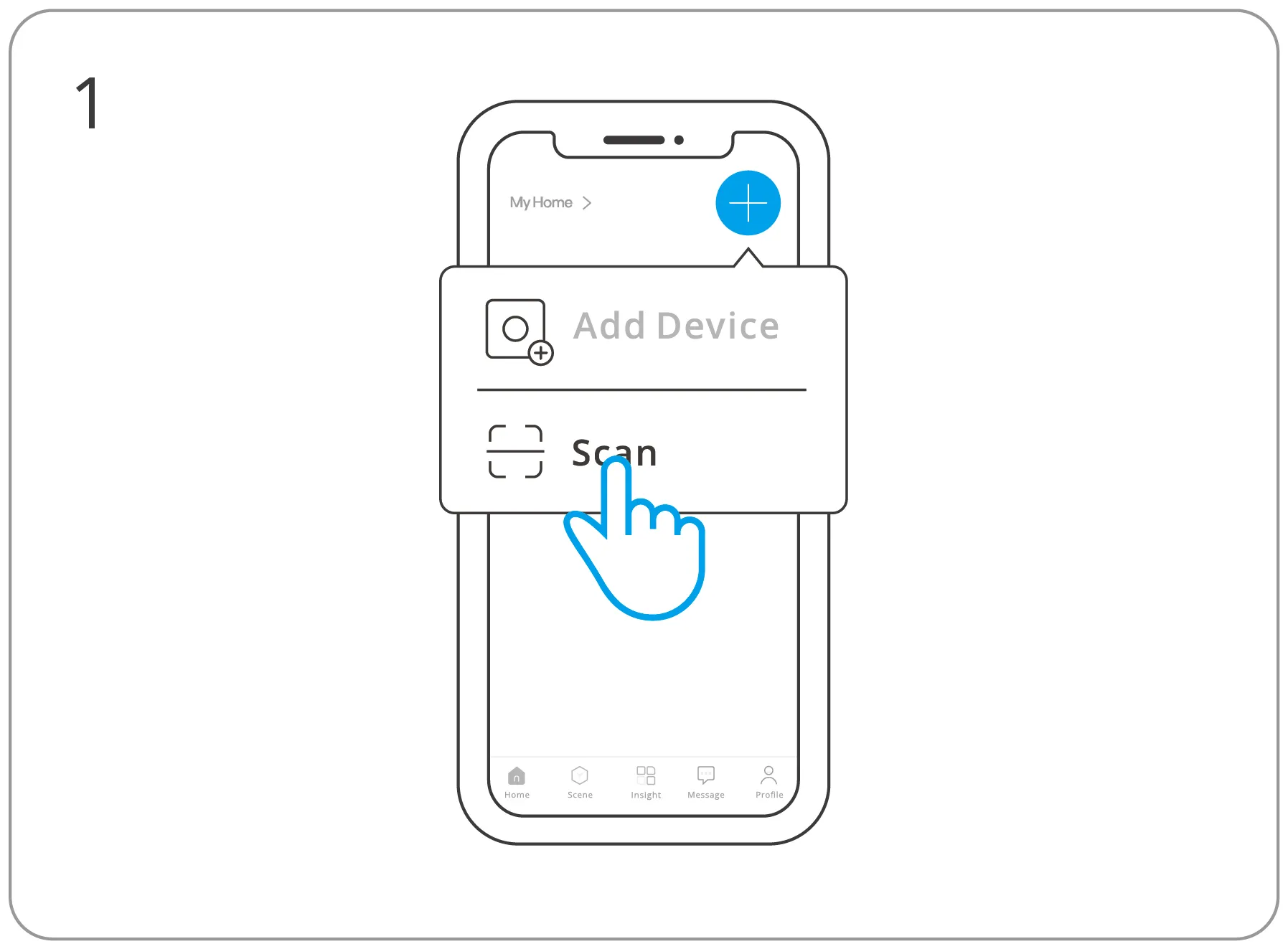

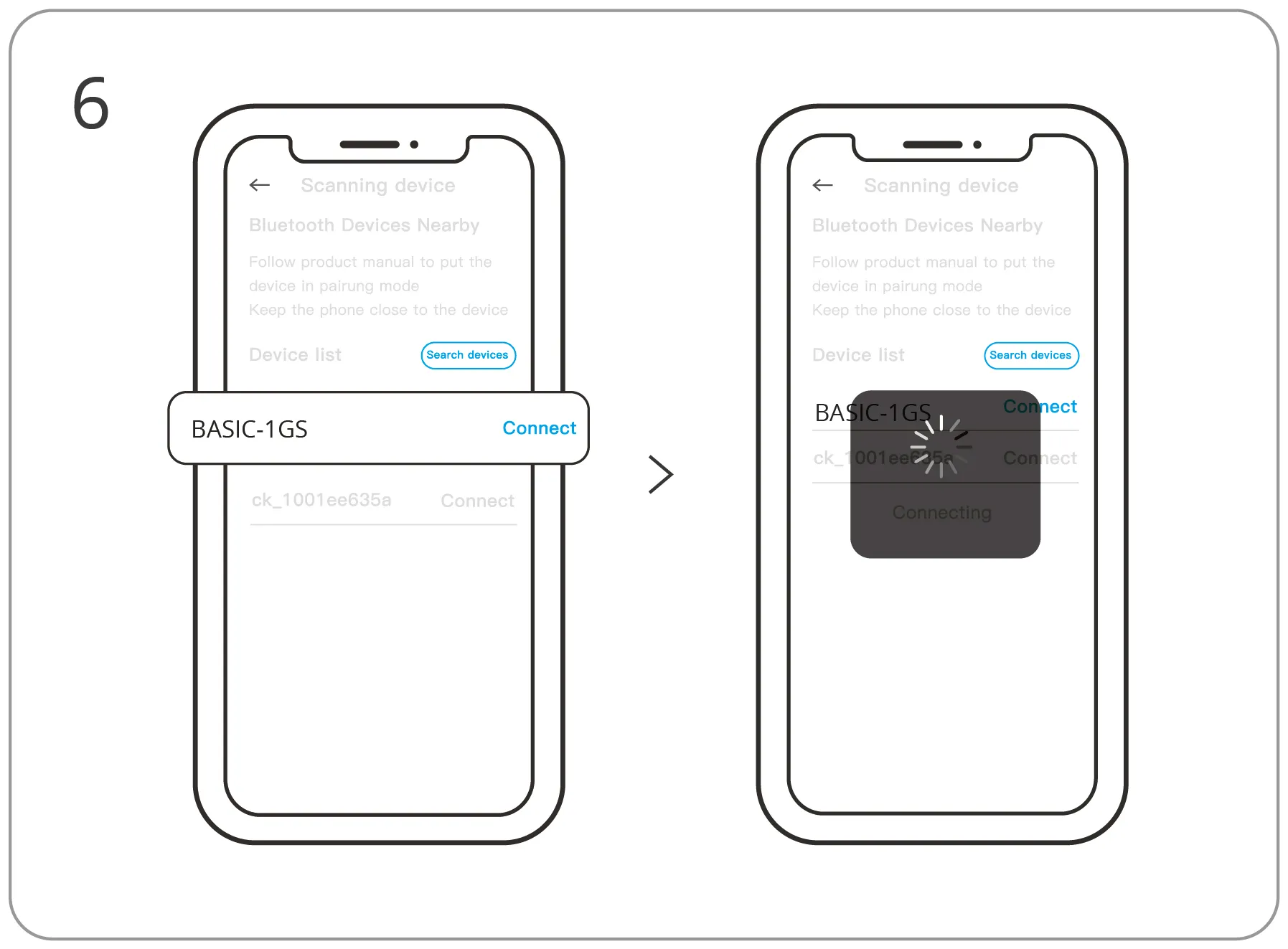

Plataforma eWeLink

Plataforma Matter

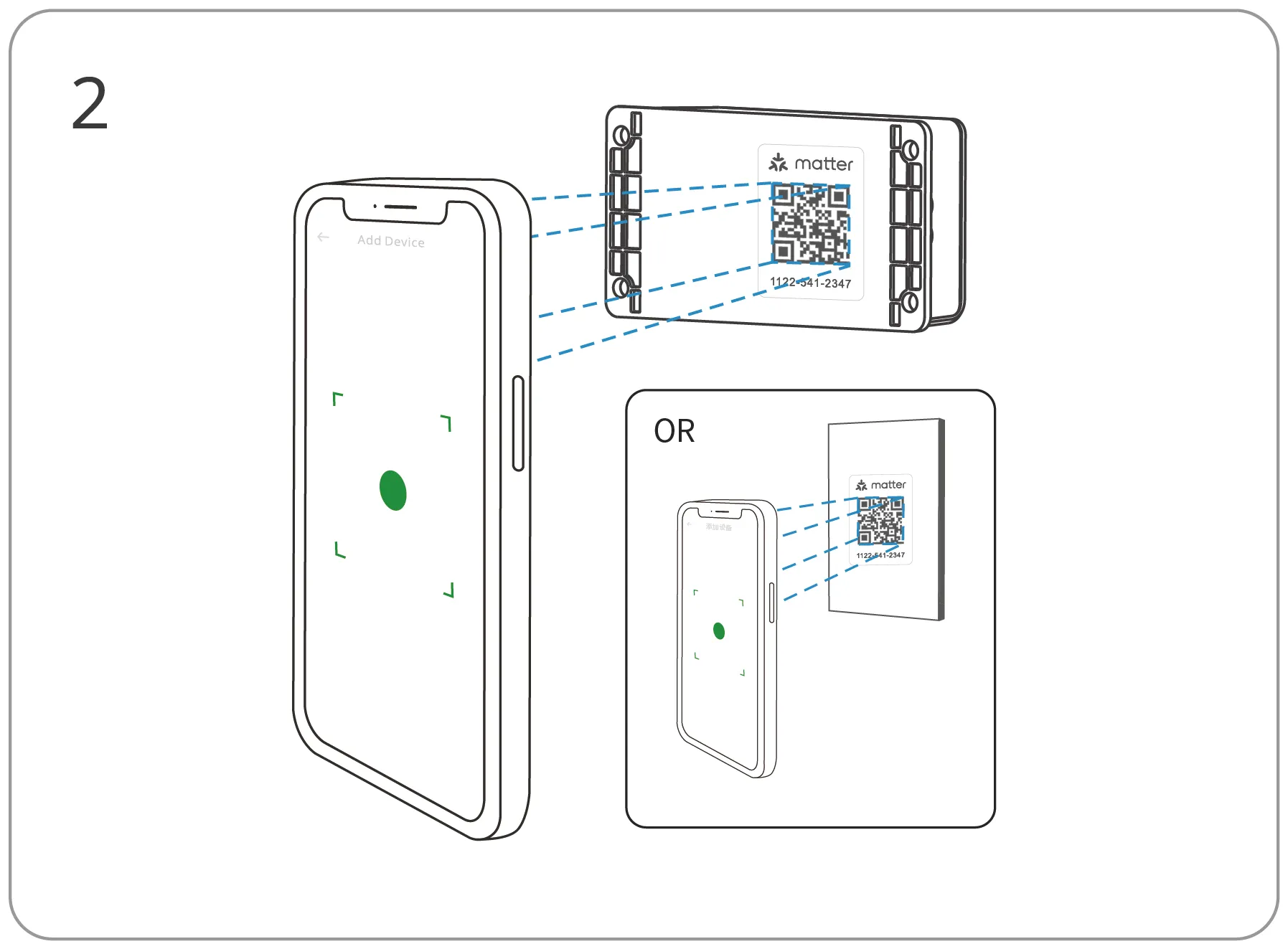

Abra una aplicación compatible con Matter para escanear el código QR de Matter en la Guía rápida o en el dispositivo mismo para agregarlo.

Instalación

Si necesita montar el dispositivo en una pared, utilice tornillos M3 para la instalación.

Nombre del producto	Gen5 básico
Serie de productos	Serie básica
Tipo de producto	Matter Over WiFi Smart Switch
Modelo	BÁSICO-1GS
MCU	BK7238
Clasificación	100-240 V~ 50/60 Hz 10 A Carga resistiva máxima μ
Wifi	IEEE 802.11b/g/n 2,4 GHz
Peso neto	44,8 g
Dimensión del producto	80,5 x 41,5 x 23,6 mm
Color	Blanco
Material de la carcasa	ordenador personal
Alambrado	T40, solo conductores de cobre, limitado a 16 AWG a 14 AWG SOL/STR
Lugar de aplicación	Interior
Temperatura de trabajo	10T40 (-10℃~40℃)
Humedad de trabajo	5-95 % HR, sin condensación
Proceso de dar un título	CE/FCC/RoHS
