SWV-BSP/SWV-NH

Descripción general del producto

Introducción

Nombre del producto	Válvula de agua inteligente SONOFF Zigbee
Modelo de producto	SWV-BSP/SWV-NH

Una válvula de agua inteligente Zigbee alimentada por cuatro baterías AA, que es fácil y rápida de instalar. Puede controlar y configurar de forma remota el riego programado, el riego cuantitativo, escenas inteligentes, etc. a través de la aplicación para hacer que el sistema de riego tradicional sea inteligente. Admite estadísticas del consumo de agua de riego y puede ver registros históricos de 6 meses en cualquier momento, lo que le ayuda a gestionar mejor los recursos hídricos y ahorrar facturas de agua.

Aspectos destacados

• Fácil instalación

• Actualice rápidamente su sistema de riego conectando la válvula de agua inteligente Zigbee entre su grifo y la configuración de manguera en solo 3 minutos. Riegue automáticamente su césped, jardín, huertos y más.

• Planes de riego personalizables
  Apoye los modos de horario y capacidad con opciones de riego simple y cíclico, lo que permite un riego preciso adaptado a las necesidades de sus plantas.

• Datos históricos de 6 meses
  Vea hasta 180 días de uso de agua y duración del riego a través de la aplicación. Analice datos diarios, semanales o mensuales para optimizar el riego y reducir las facturas de agua.

• Compatible con Zigbee 3.0
  Funciona a la perfección con concentradores Zigbee 3.0, incluidos SONOFF NSPanel Pro, iHost, ZB Bridge-P, ZB Bridge-U, ZBDongle-E/-P, Echo Plus 2nd Gen y más.

• Admite plataformas de código abierto
  Se integra fácilmente con sistemas de automatización del hogar de código abierto a través de ZBDongle-P o ZBDongle-E para el control automatizado del riego.

Aplicaciones

• Riego automatizado de jardines: Establezca horarios de tiempo o volumen para céspedes, macizos de flores o plantas en macetas.

• Llenado de piscinas/tanques: Control automático del flujo de entrada de agua con corte una vez alcanzado el volumen establecido.

• Control remoto de válvulas: Acceda a través de eWeLink, Alexa, Google, Home Assistant o Zigbee2MQTT.

• Gestión y seguridad del agua: Detecta fugas o condiciones secas y puede apagarse automáticamente para evitar desechos.

Especificación

Modelo	SWV-BSP/SWV-NH
MCU	EFR32MG22
Calificación	6V⎓(4*1,5V AA)
Conexión inalámbrica	Zigbee 3.0
Distancia de comunicación	130M (espacio abierto)
Impermeable	IP55
Presión de trabajo	0,06~0,8 MPa
Peso neto	278g
Dimensión	152x100x46mm
Color	Negro
Materiales de carcasa	PC+ABS
Temperatura de trabajo	5~60℃
Temperatura de trabajo	5~40℃
Humedad de trabajo	5%~95% RH, sin condensación
Altitud laboral	≤2000M
Certificación	CE/FCC/ISED
Estándar ejecutivo	EN62368-1

Características clave

Plataforma EWeLink

Aviso:

Esta funcionalidad está disponible solo cuando el dispositivo está emparejado con la aplicación eWeLink. Para conocer las capacidades cuando el dispositivo está emparejado a través de Matter con Alexa, Google Home u otras plataformas, consulte Características clave >> Lista de concentradores Zigbee compatibles

Funciones de la página de inicio del dispositivo
Características clave	Característica Descripción
Últimos datos de riego	Hora de inicio y finalización del último riego.
Clima reciente de 3 días	Previsión meteorológica para los últimos tres días.
Ajustes de riego	Configure el método de riego actual, como cronometrado o basado en volumen, y establezca el número de ciclos.
Iniciar/Detener Riego	Encienda o apague la válvula de agua.
Registro histórico	Registros de cambios de estado del dispositivo.

Configuración del dispositivo
Características clave		Descripción de la característica
Plataformas de terceros	Alexa	Encienda o apague la válvula de agua.
	Google Inicio	Encienda o apague la válvula de agua.
	Cosas inteligentes	Encienda o apague la válvula de agua.
	Alicia	Encienda o apague la válvula de agua.
	IFTTT	Encienda o apague la válvula de agua.
Asignar ubicación		Configura la casa y la habitación donde se encuentra el dispositivo.
Compartir		El dispositivo se puede compartir con otras cuentas de eweLink.
Notificaciones push		Después de activar "Notificaciones push", asegúrese también de otorgar permisos de notificación en Configuración del teléfono > Permisos para la aplicación eWeLink. Esto le permite recibir notificaciones push cuando cambia el estado del dispositivo. Encendido apagado
Unidad de capacidad		Configure la unidad en la aplicación eWeLink, con opciones: L galón
Unidad de temperatura		Configure la unidad de temperatura meteorológica en la interfaz de la aplicación eWeLink, con opciones: ℃ ℉
Escena inteligente	Condición de activación	Activa escenas inteligentes basadas en el uso diario de agua ≥ (mayor o igual a) ≤ (menor o igual a)
	Acción de ejecución	Encienda o apague la válvula de agua.
Eliminar dispositivo		Retire el dispositivo de la plataforma eWeLink.

Lista de concentradores Zigbee compatibles

Plataforma	Enlace electrónico		Asistente de inicio vía ZHA	Asistente de inicio vía Z2M	Alexa
Centro Zigbee	ZBBridge	ZBBridge-P ZBBridge-U, NSPanel Pro, YoHost	ZBDongle-P/-E	ZBDongle-P/-E	echo show 2do, echo 4ta generación, echo más 2do
Encendido apagado	√	√	√	√	√
Volumen de riego	×	√	×	√	×
Registro histórico	×	√	√	√	×
Escena local	×	√	√	√	√
OTA	×	√	√	√	×

Aviso:

• Si el dispositivo no se agrega a la puerta de enlace Zigbee anterior, actualice la puerta de enlace a la última versión.
• La puerta de enlace Philips, la puerta de enlace IKEA y la puerta de enlace Fritzbox no son compatibles.

Guía de instalación y configuración

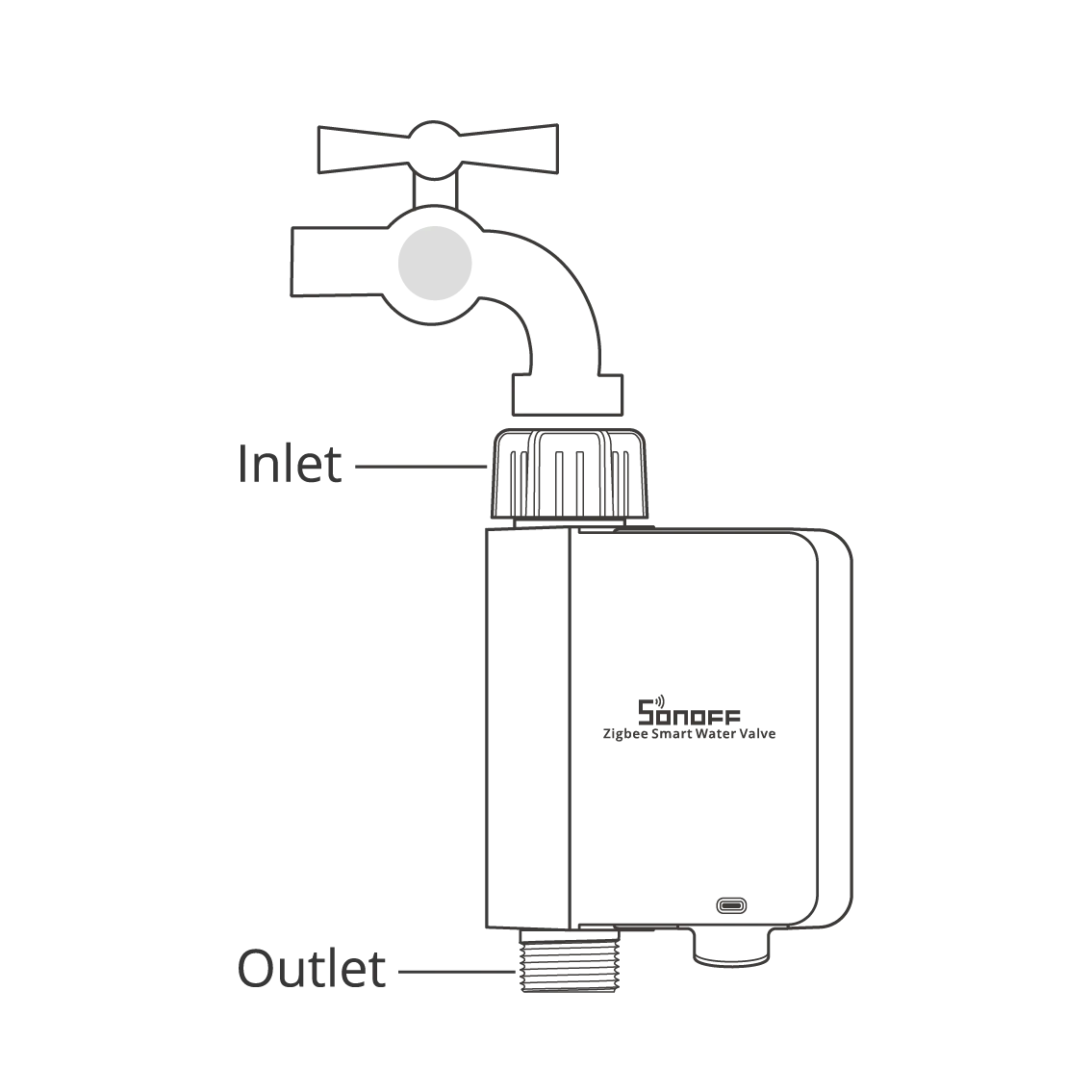

Entrada ①

Salida ②

Botón ③

Botón	Descripción
Mantenga presionado 5 segundos	El dispositivo ingresa al modo de emparejamiento.
Hacer clic	Encender/apagar.

④ Indicador LED (Verde)

Estado del indicador LED	Descripción
Continuar	El dispositivo se enciende.
Flash rapido	El dispositivo está en modo de emparejamiento.

⑤ Ranura para batería

Encienda el dispositivo

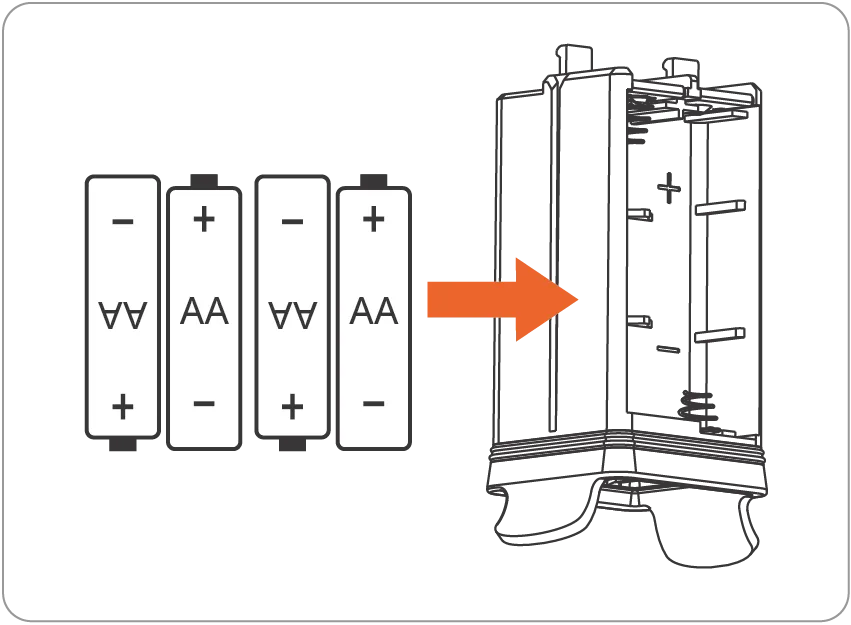

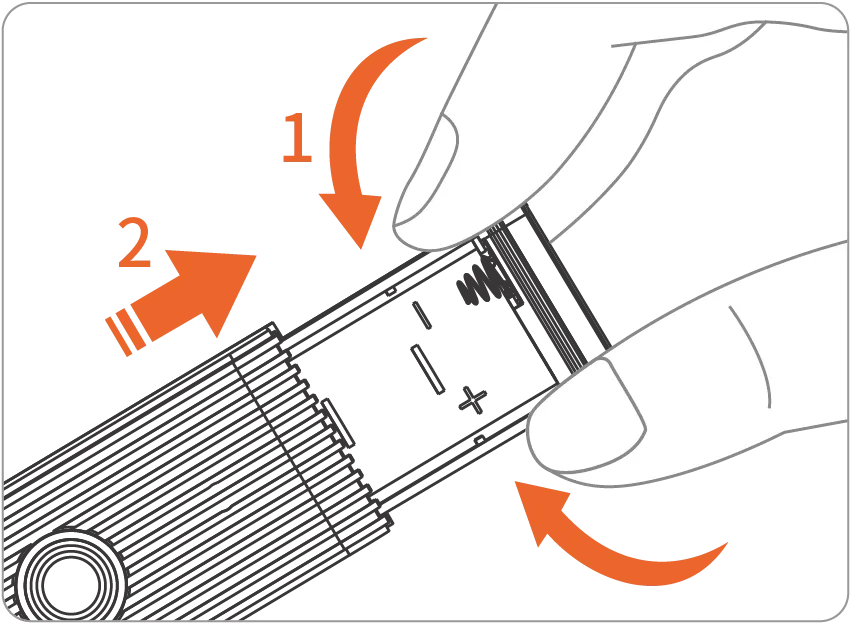

Sostenga ambos extremos de la tapa del compartimiento de la batería y extraiga la ranura de la batería.	Instale cuatro baterías AA.

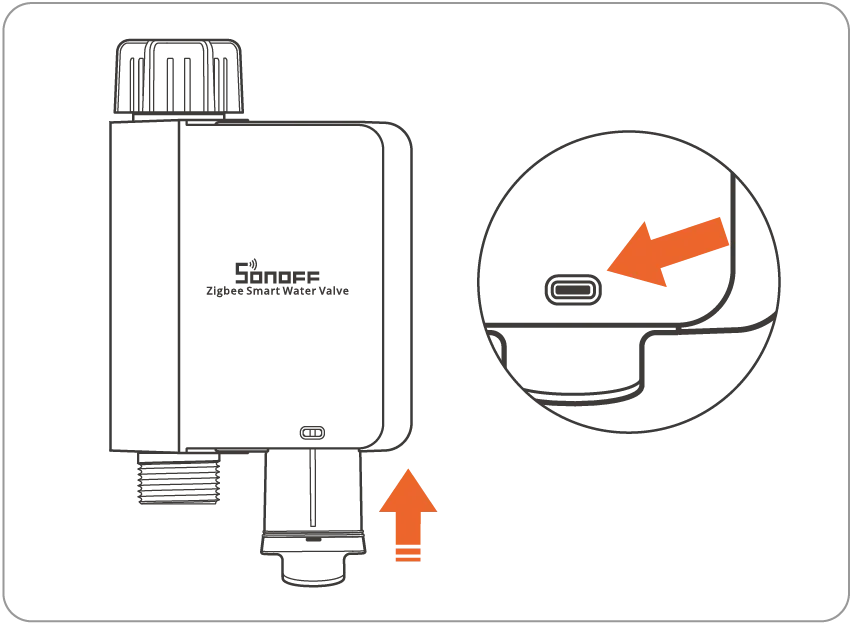

Presione firmemente la ranura de la batería en el dispositivo hasta que se vea el chasquido de la flecha.	Después de encenderlo, la luz LED del botón parpadea.

Agregar dispositivo

Plataforma EWeLink

Descargue la aplicación eWeLink y agregue SONOFF Zigbee Gateway.

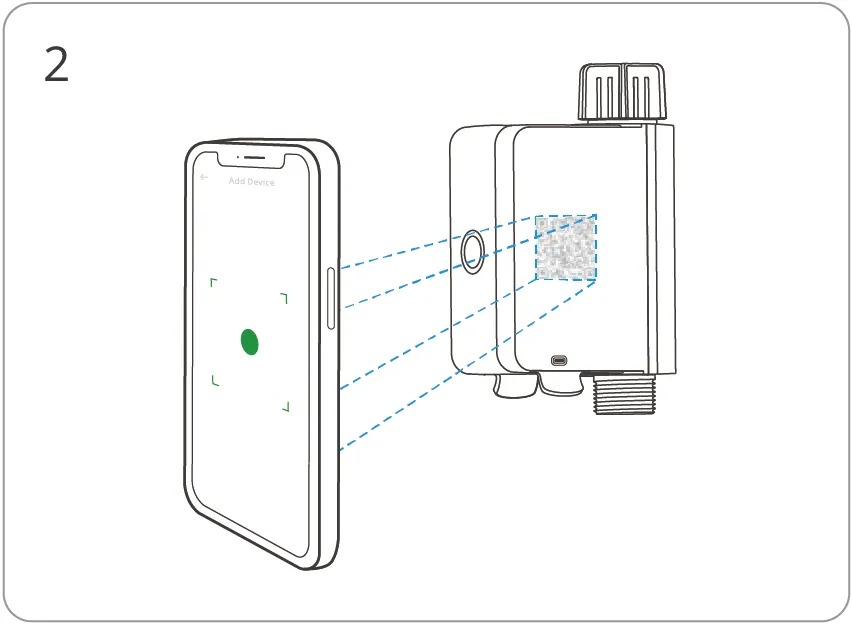

Abra eWeLink para escanear el código QR en la Guía rápida o el dispositivo mismo para agregar el dispositivo.

Ingrese al modo "escanear código QR".	Escanee el código QR en el dispositivo.	Seleccione "Agregar dispositivo".

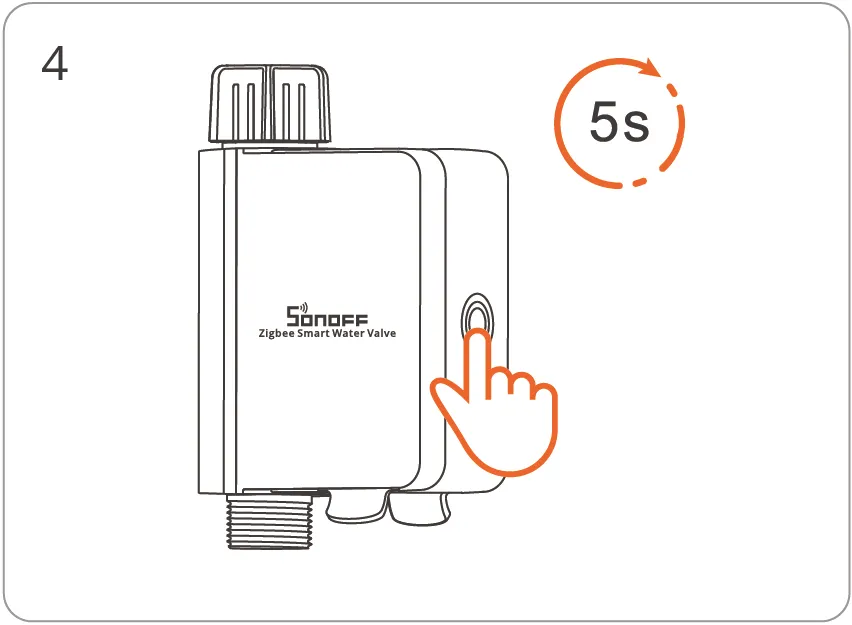

Mantenga presionado el botón durante 5 segundos.	El indicador LED parpadea lentamente durante los años 180.	Seleccione la puerta de enlace Zigbee.
Espere hasta que finalice la adición.

Plataforma de terceros compatible

Si está utilizando una puerta de enlace Zigbee de terceros, consulte la aplicación correspondiente para obtener instrucciones detalladas sobre cómo agregar el dispositivo.

Instalación

Primero, envuelva la cinta selladora de roscas alrededor de la rosca del grifo, luego atornille la tuerca de la entrada de agua del equipo al grifo. Después de probar que no hay fugas, finalmente conecte la manguera a la salida de agua del equipo (si la salida de agua tiene fugas, envuelva cinta selladora de rosca alrededor de la rosca de la salida de agua).

*Se recomienda instalar verticalmente ya que la instalación horizontal puede aumentar el error en la medición del caudal.

Verificación de distancia de comunicación efectiva

Instale el dispositivo en el lugar deseado, luego presione el botón Emparejamiento en el dispositivo. El indicador LED parpadea dos veces significa que el dispositivo y el dispositivo bajo la misma red Zigbee (el dispositivo enrutador o concentrador) están en la distancia de comunicación efectiva.
