El teclado de palabras fijas de la marca Resideo, cuenta con diseño muy compacto el cual hace que realizar la programación del panel requiera un nivel de expertis avanzado en la programación del panel ya que no muestra en pantalla la información completa de los campos de programación, en la presente nota veremos como es que se hace la programación de zonas con un teclado de palabras fijas modelo 6148SP.
Ingresaremos a programación: 4112 + 800, nos aparecerá la siguiente pantalla:

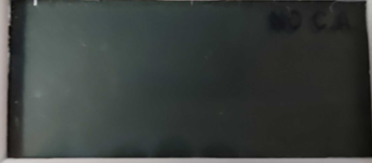

Presionaremos el *56 y nos aparecerá la siguiente pantalla no aparece ningún texto en pantalla solo hay que presionar * para continuar

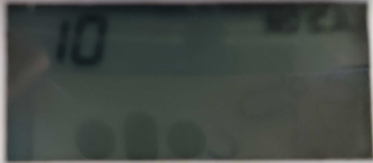

Una vez hecho lo anterior, aparecerá la siguiente imagen la cual nos preguntara el numero de la zona a configurar, las zonas cableadas pueden ocupar cualquier numero de zona, mientras que las inalámbricas solo pueden ocupar de la zona 9 en adelante. Para continuar es necesario seleccionar el numero de la zona a dos dígitos y después asterisco
Esta pantalla corresponde al resumen del zona:
Esta pantalla se refiere al tipo de zona que se le va a asignar a nuestra zona, a continuación se presentan los tipos de zonas mas utilizados y sensores recomendados:
|
Número del tipo de zona |
Tipo de zona |
Sensor recomendado |
|
00 |
Anular zona permanentemente |
Cuando no se va a usar esa zona |
|
01 |
Entrada / Salida 1 |
Contactos magnéticos |
|
02 |
Entrada / Salida 2 |
Contactos magnéticos |
|
03 |
Perímetro |
Sensores de exterior |
|
04 |
Seguidor de entrega |
Sensores de movimiento |
|
06 |
24 Hr. En silencio |
Botones de pánico |
|
07 |
24 Hr. Audible |
Botones de pánico |
|
08 |
24 Hr. Auxiliar |
Botones de pánico |
|
09 |
Fuego |
Sensores de humo |
|
20 |
Conexión parcial |
Llavero |
|
21 |
Conexión total |
Llavero |
|
22 |
Desconexión |
Llavero |
Una vez seleccionado el tipo de zona hay que presionar asterisco y nos aparecerá la siguiente pantalla, la cual nos indicará cual es numero de la partición a la cual va a pertenecer a esta zona recuerde que para un panel Vista-48LA tenemos 3 particiones independientes y el 21IP solo 2 independientes y una dependiente
En este apartado se seleccionará el código de reporte que queremos que efectué la zona seleccionada, que está conformado con dos dígitos hexadecimales, una vez seleccionado el código de reporte presionamos * y nos aparecerá lo siguiente:
En el apartado de tipo de cableado solo aparece para las zonas de la 2 a la 8 ya que son las únicas zonas que permiten el doblaje de zonas, la zona 1 esta predeterminada en RFL, a continuación presentamos una tabla de que significa cada campo:
- 0= Resistencia de fin de línea
- 1= Normalmente cerrado sin resistencia de fin de línea
- 2= Normalmente abierto sin resistencia de fin de línea
- 3= Doblaje de zona
- 4= Doble balanceo
Una vez configurado este campo presionamos * y nos aparecerá la siguiente pantalla:
El tiempo de respuesta puede variar entre los siguientes valores:
- 0= 10 ms
- 1= 400 ms
- 2= 700 ms
- 3= 1.2 Segundos
Una vez configurado este campo presionamos * y en pantalla nos aparecerá lo siguiente:
Esto es correspondiente al resumen final de la zona con los campos recién configurados, presionaremos asterisco para continuar.
Los equipos que se requieren para esta solución son los siguientes:
| Cantidad | Equipo | Modelo |
| 1 | Panel de alarma con teclado, batería y transformador | V48T48BT |
| 1 | Cable de alarma de 4 hilos calibre 22 |
