¿Cómo crear una salida en RS-232 para comunicar de la receptora OSM a cualquier software de monitoreo?

La receptora de eventos de alarma OSM Server tiene la capacidad de mandar los datos recibidos de los comunicadores por 2 medios

• TCP / IP
• RS-232

Dependiendo el software de monitoreo se puede usar una u otra solución, en esta nota se explicará el proceso para realizar esta conexión por medio de RS-232

1. Iremos a la barra lateral izquierda donde daremos click en la opción de Local

2. Daremos click derecho y nos aparecerá la siguiente ventana y daremos click sobre la opción de propiedades:

3. Una vez dentro de la opción de propiedades nos iremos al apartado de salidas, marcado como "Outputs" como se muestra en la siguiente imagen

4. Ya dentro de la opción de Outputs hay que configurar la salida , daremos click derecho en la opción RS332 y daremos click en la opción de agregar marcada como "Add", como se muestra en la siguiente imagen:

5. Una vez creada la salida RS232, hay varios campos que se tienen que configurar los cuales se enumeran a continuación, como se muestran en la siguiente imagen:

Donde:

1. 1. 1. Es el nombre de la salida
      2. Es el formato de comunicación entre la receptora y el software de monitoreo
      3. Es el puerto COM que se utilizará para comunicar con el software de monitoreo, esta comunicación puede ser mediante un cable físico RS232 a RS232 o bien si el software de monitoreo y la receptora están en la misma computadora se puede utilizar un emulador de puertos COM para su implementación
      4. Son los parámetros de configuración del puerto COM (Velocidad de baudios, bit de paridad, control de flujo, etc).

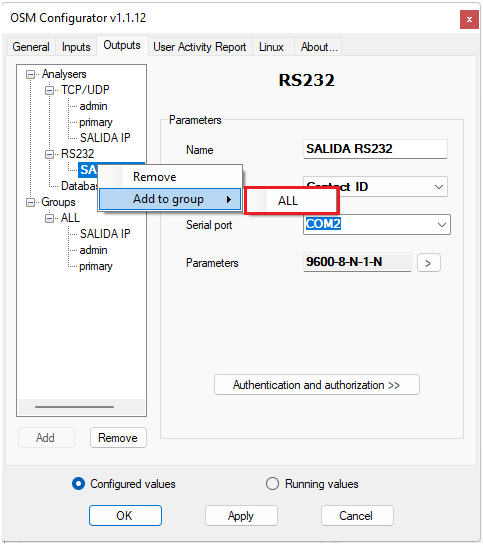

6. Ya que se hizo la configuración anterior hay que agregar la salida a un grupo de salida, como ya se tiene una creada de fault con el nombre de "ALL" daremos click derecho sobre la salida que creamos y le daremos agregar al grupo ALL como se muestra en la siguiente imagen.

7. Una vez agregada la salida al grupo hay que quitar la opción de mandatory de las otras dos salidas "admin" y "primary" como se muestra en la siguiente imagen:

8. Ya que se tiene agregada al grupo de salida hay que darle la prioridad de señales a nuestra salida para esto hay que marcar la casilla de mandatory en nuestra salida como se muestra en la siguiente imagen.

Y aplicaremos los cambios como se ve en la imagen:

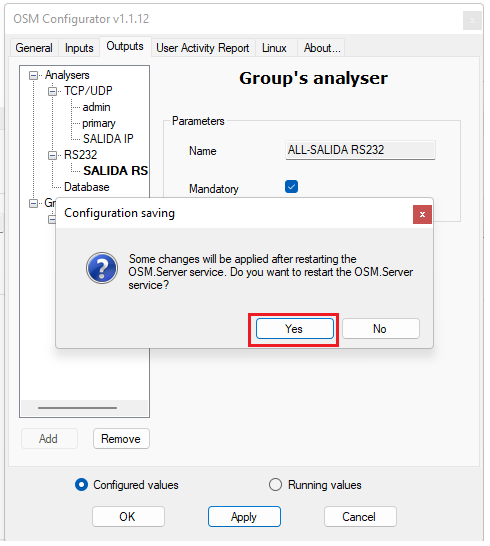

9. Nos aparecerá un cuadro de texto el cual nos dice que se reiniciará la receptora como se muestra en la imagen:

10. Se aplicarán los cambios y se verá una barra de progreso indicando que se termino de reiniciar como la que se ve en la siguiente imagen:

Con esto finalizamos la configuración.
