El control de acceso MAC-E2123 de Meriva Technology cuenta con puerto Wiegand, lo cual sirve para que este equipo trabaje como esclavo de otro control de acceso o bien para conectar una lectora que sea esclava del biometrico de Meriva.
Nota: El biometrico solo soporta tarjetas tipo Mifare (13.56MHz), y se debe de conectar con una lectora que lea tarjetas del mismo tipo.
En este articulo tiene como finalidad mostrar la conexión fisica con una lectora QR500-B de ZKTeco y su configuración dentro del control de acceso para que pueda funcionar de forma correcta.

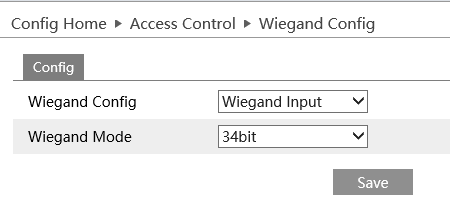

En primera instancia debemos entrar a a interfaz web del control de acceso e ir a la rita siguiente:
- Config --> Access Control --> Wiegand Config
Te dejamos el siguiente articulo de referencia:
Una vez en el menú de Wiegand es necesario elegir el modo de trabajo de Wiegand:
- Wiegand Input: Si el control de acceso es el maestro de la lectora auxiliar.
- Wiegand Output: Si el control de acceso sera el esclavo de otro biometrico.
En este caso seleccionar Wiegand Input y el modo en bits de trabajo, esta lectora funciona con 34 bits.
Una vez echo este cambio en la configuración del biometrico, hay que seguir el siguiente diagrama de conexión.

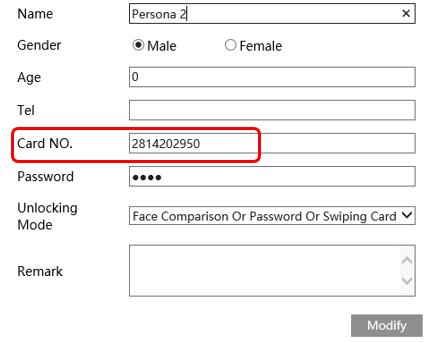

Al agregar el número de tarjeta en el usuario pertinente, solo basta con guardarlo para poder validar acceso por la lectora.
Al validar con la tarjeta sobre la lectora esclava nos dara el acceso.
Al seguir los pasos anteriormente descritos se podra validar acceso con tarjeta desde una lectora esclava sin necesidad de realizarlo directamete en el biometrico.
