En la siguiente nota se presenta la configuración de un panel de alarma de la marca Resideo modelo Vista-48LA, el paso a paso se presenta en la siguiente nota.
En primera instancia se presenta el diagrama de conexiones del comunicador con el panel:
El primer paso en la configuración es entrar a programación en el panel, para esto hay que hacer lo siguiente introducir el código de instalador mas 800, el comando sería el siguiente:
4112 + 800

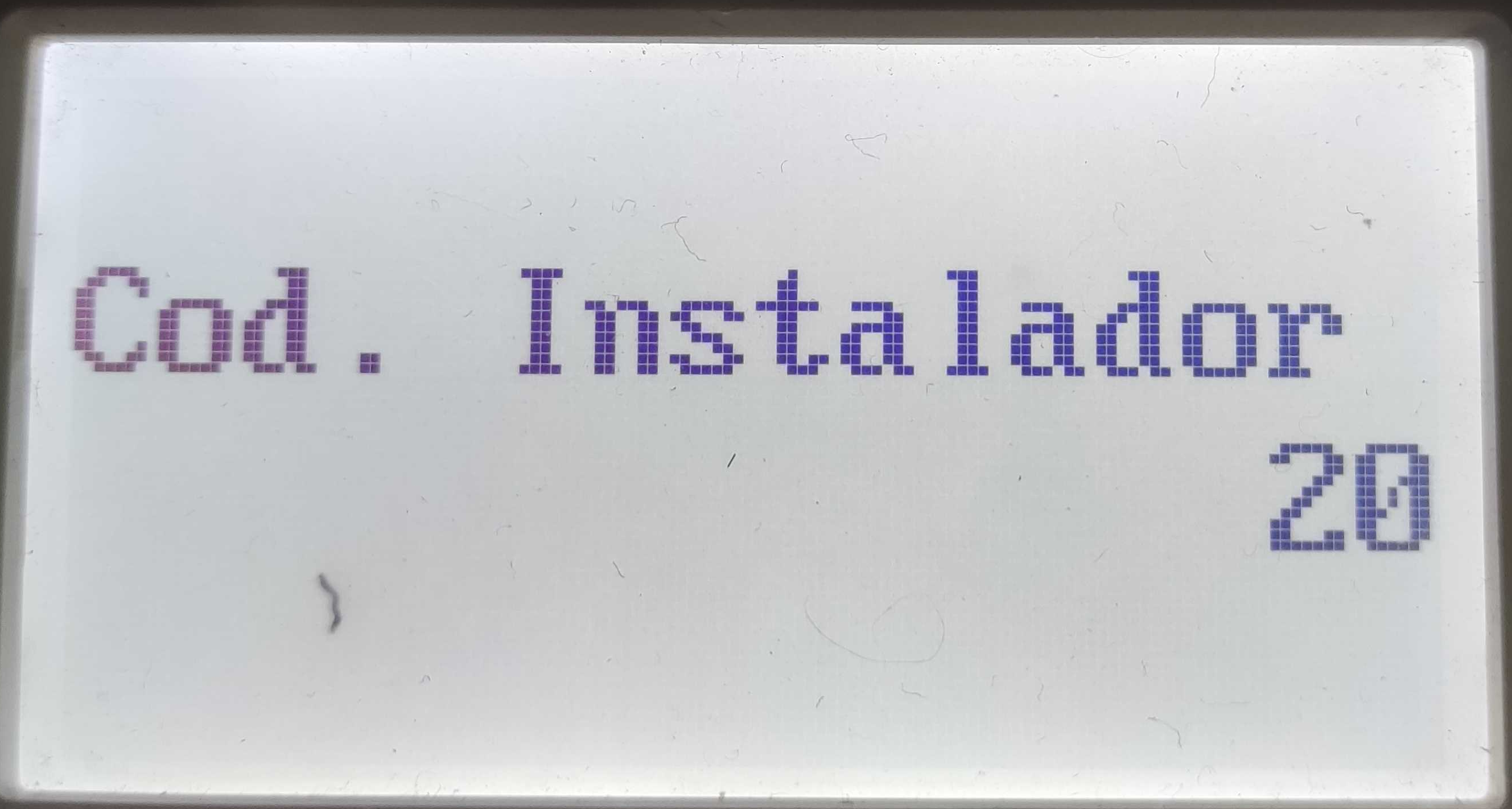

En la pantalla del teclado aparecerá lo siguiente:
Posterior a esto iremos al campo *191 (El comunicador WiFi App viene preconfigurado para la dirección 18, debe prestarse atención de no tener un teclado en la misma dirección) en este campo se programa el teclado 3 en la dirección 18 este punto es importante para que el panel reconozca al comunicador en pantalla nos mostrará lo siguiente:
Y se tiene que configurar un 10 después presionaremos * y nos aparecerá la siguiente pantalla:

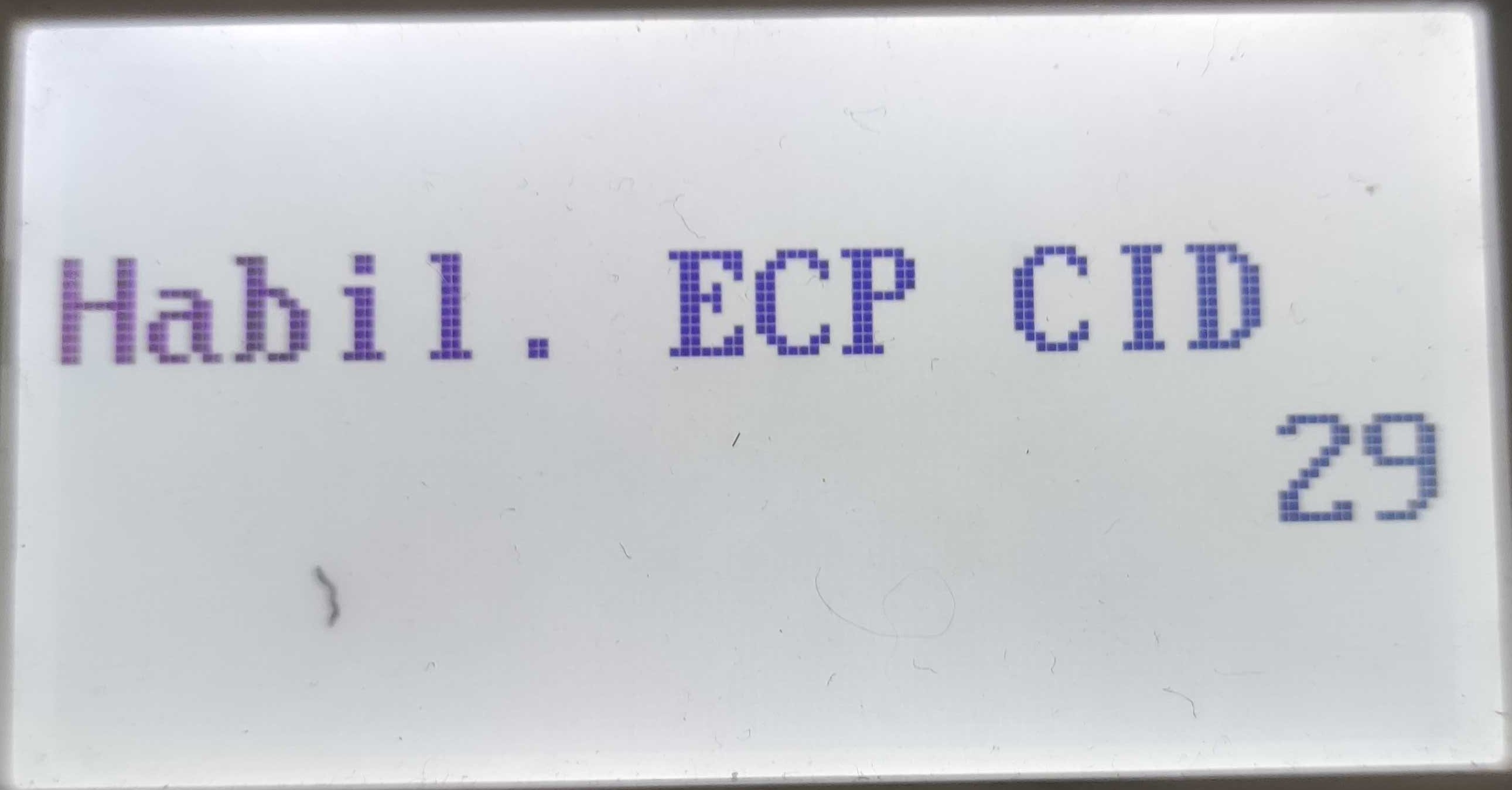

Una vez presionado * iremos al campo *29 donde se programa la salida en Contact ID por el bus ECP, una vez dentro de este campo nos aparecerá la siguiente imagen:

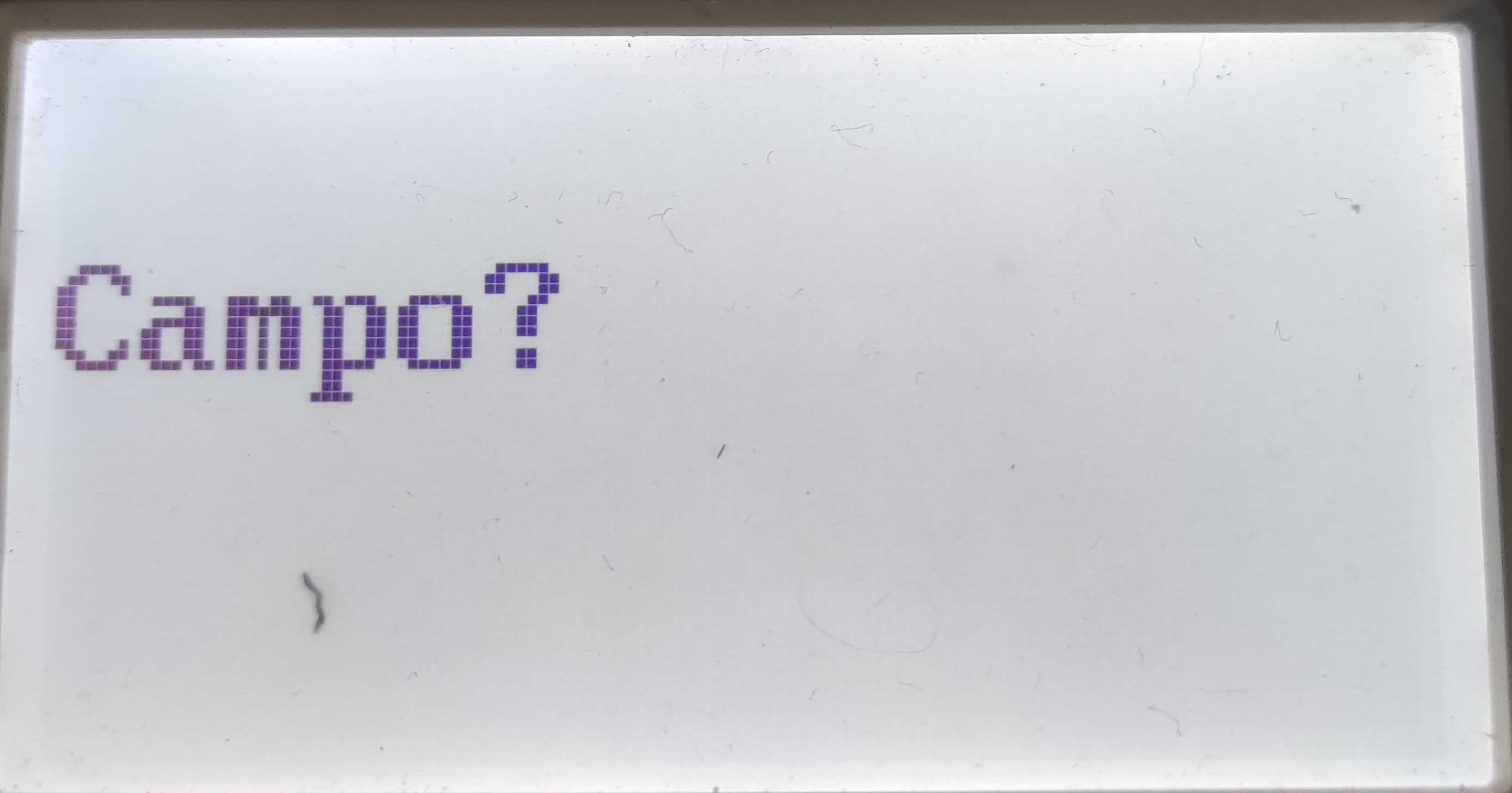

Y se tiene que configurar un 1 después presionaremos * y nos aparecerá la siguiente pantalla:

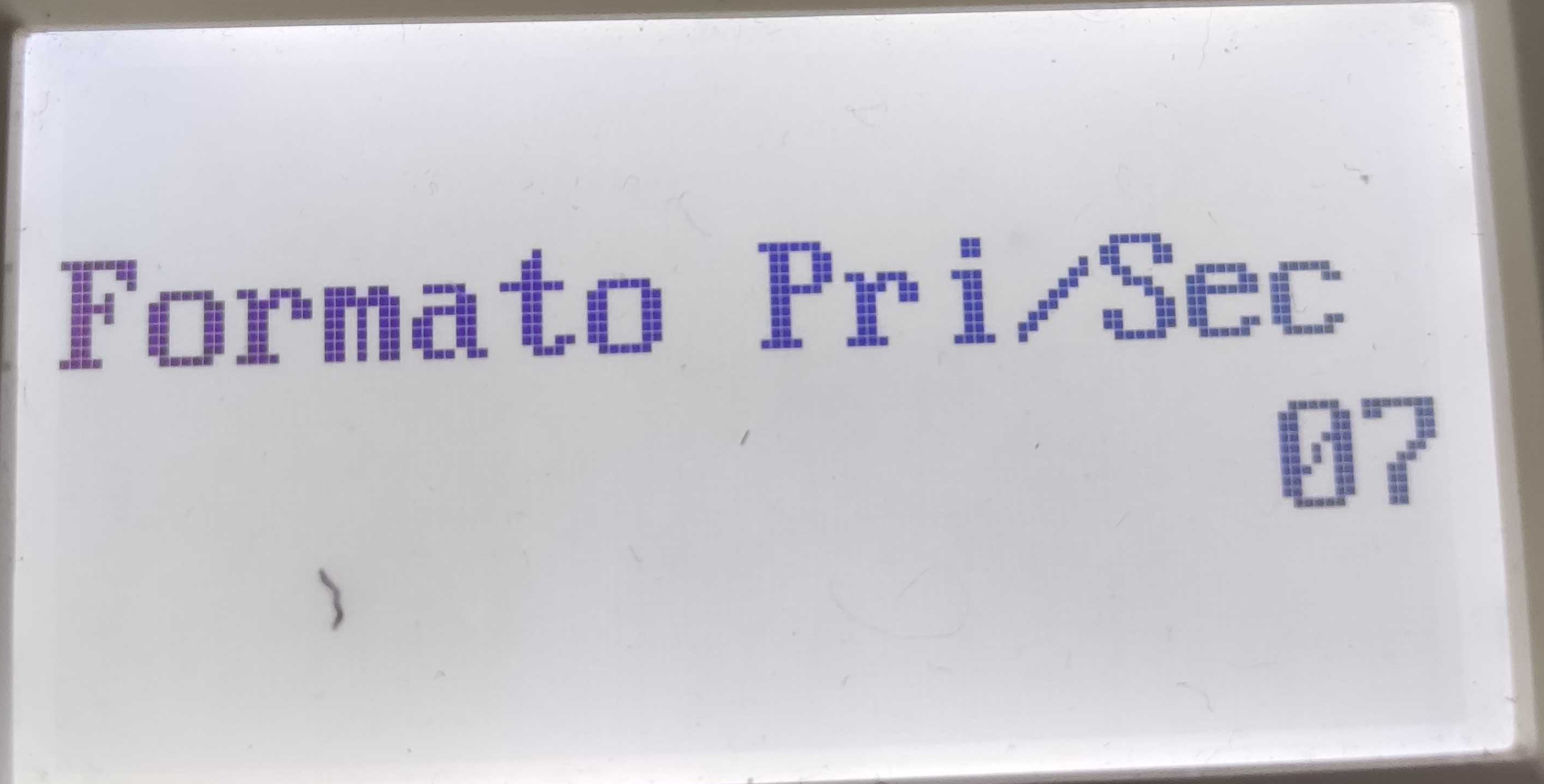

Una vez presionado * iremos al campo *48 donde se programa el formato de comunicación, una vez dentro de este campo nos aparecerá la siguiente imagen:

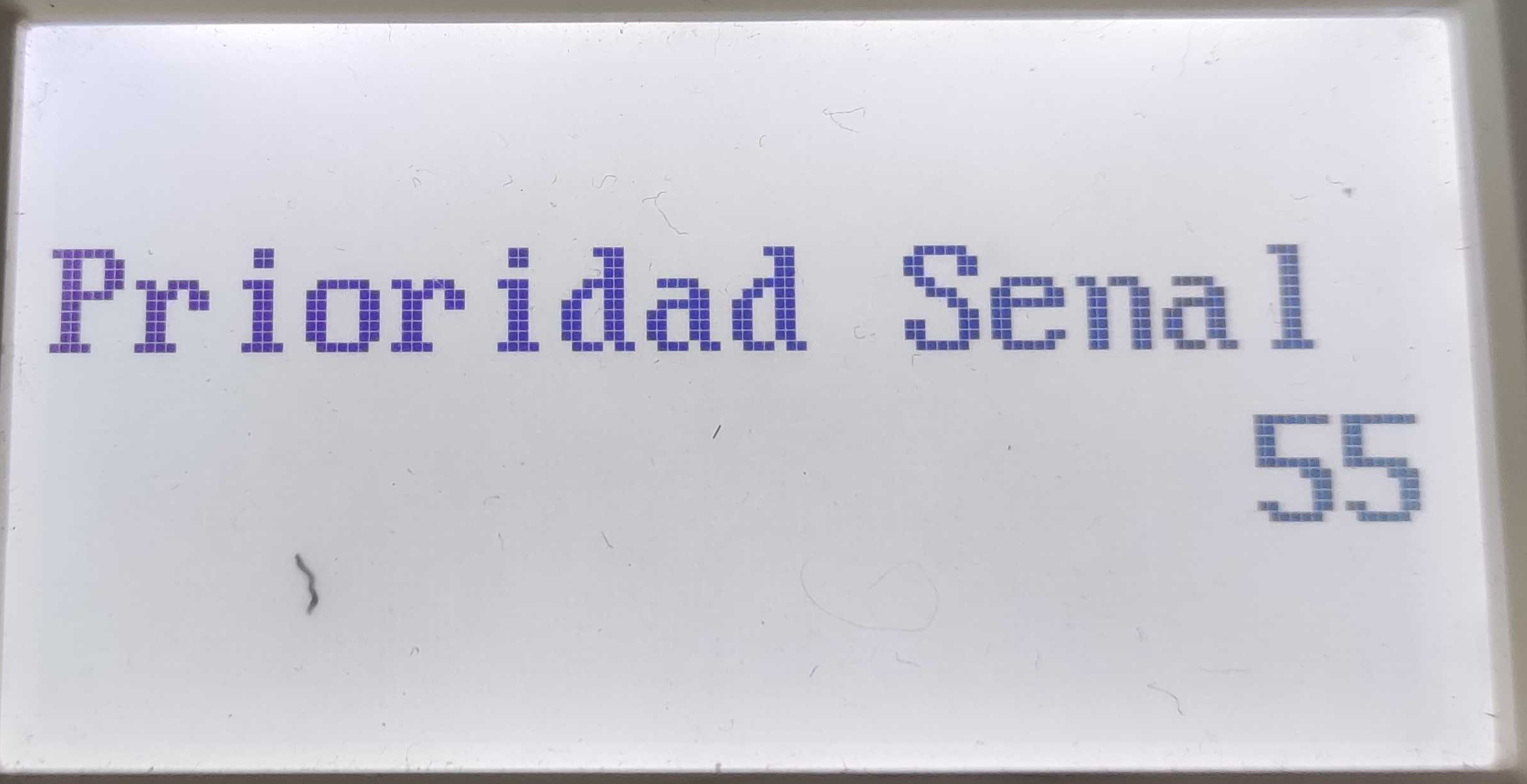

Y se tiene que configurar un 77 después nos aparecerá la siguiente pantalla:
Y se tiene que configurar un 5 después presionaremos * y nos aparecerá la siguiente pantalla:

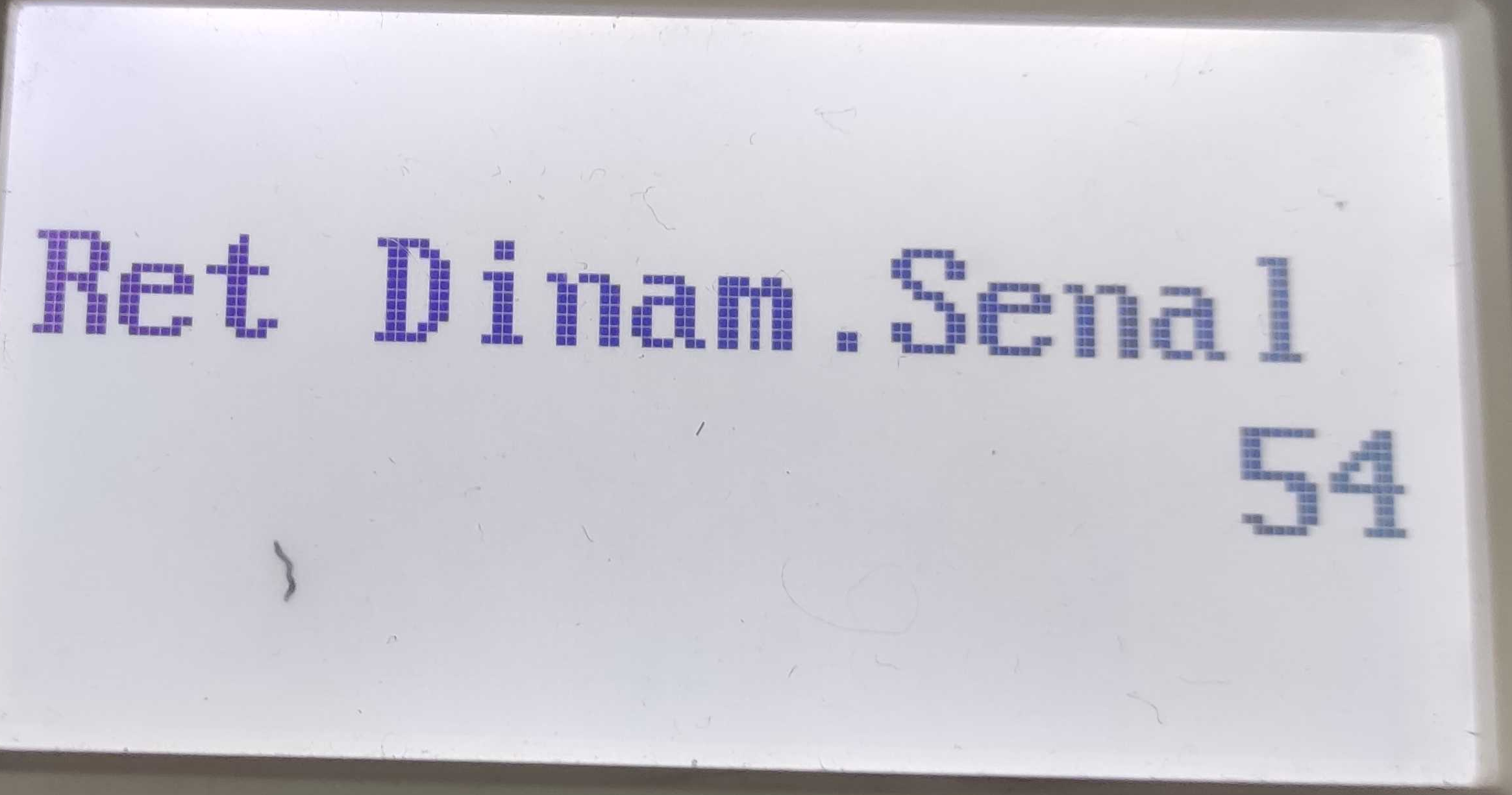

Una vez presionado * iremos al campo *54 donde se programa el retardo de señales dinámicas, una vez dentro de este campo nos aparecerá la siguiente imagen:
Y se tiene que configurar un 0 después nos aparecerá la siguiente pantalla:

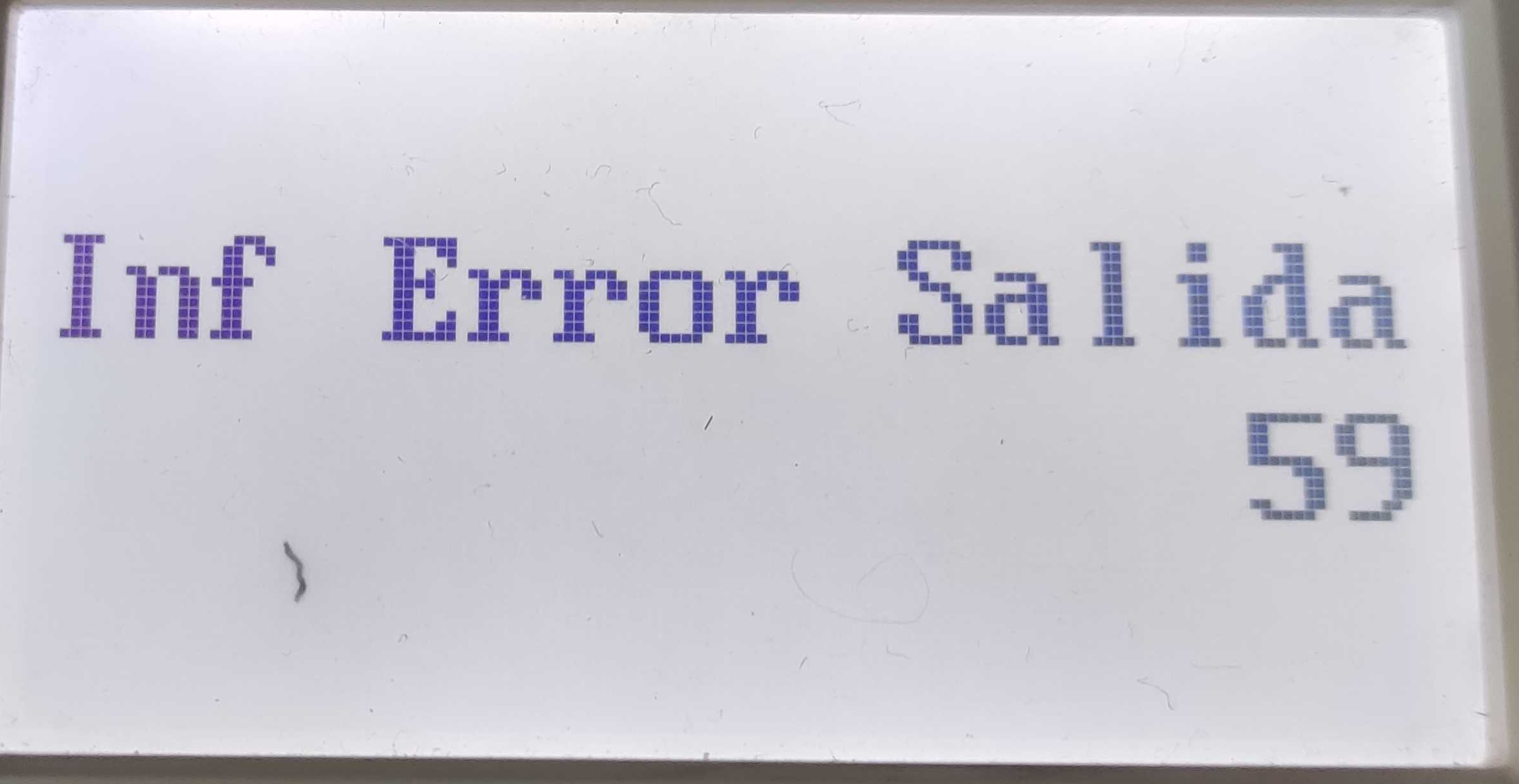

Y se tiene que configurar un 1 después presionaremos * y nos aparecerá la siguiente pantalla:
Desde el campo 59 al 76 se configuran los informes que queremos que nos notifique el panel por medio del comunicador hay que seleccionar los que queremos que nos envié.
En la siguiente nota puede encontrar como activar y qué significa cada uno de estos informes. Ver Nota
Los equipos utilizados en esta nota son los siguientes:
| Cantidad | Modelo | Código |
Descripción |
| 1 |
AL116HON10
|
KIT INTRUSION INALÁMBRICO RESIDEO V48T62RFBT CON PANEL VISTA48LA/ 1 TECLADO 6162RF / 1 TRANSFORMADOR 1361GT/ 1 BATERIA ENS-BT412 **MAS VENDIDO** |
|
| 1 |
CB07BENS08
|
CABLE DE ALARMA ENSON 32202W040 SERIE ECO MULTIFILAR 4C/22 AWG BOBINA DE 40 METROS FORRO PVC COLOR BLANCO PARA USO INTERIOR DISEÑADO PARA CONEXIONES DE SISTEMAS DE ALARMA |
